购买梯式桥架时如何判断其质量好坏
购买梯式桥架时,可以从一下几个方面判断其质量好坏:
一、外观检查
1. 材质表面:
优质的梯式电缆桥架通常采用热镀锌、电镀锌、不锈钢等材质。热镀锌材质表面应具有均匀的锌层,色泽一致,无明显的锌瘤、毛刺、漏镀等缺陷;电镀锌表面应光滑、无起皮、剥落现象;不锈钢材质表面应光亮,无锈斑、划痕。
2. 焊接质量:
桥架的焊接处应牢固,焊缝均匀、饱满,无虚焊、漏焊、夹渣、气孔等焊接缺陷。用手触摸焊接部位,不应有明显的凹凸不平或尖锐的毛刺,以免划伤电缆或造成安全隐患。
3. 尺寸精度:
检查桥架的长度、宽度、高度、厚度等尺寸是否符合设计要求和相关标准。尺寸偏差应在允许范围内,执行标准为JB/T10216-2013《电控配电用电缆桥架》
4.3.8 梯架的横档
梯架的横档中心距不应大于300mm。横档与电缆接触面宽度不宜小于25mm。
4.3.9 制造精度
4.3.9.1 电缆桥架的直线段长度允许偏差符合下列要求:
1)当长度≦2000mm时,允许偏差为±2.0mm。
2)当长度>2000mm时,允许偏差为±4.0mm。
4.3.9.2 其余尺寸极限偏差应符合GB/T1804-2000中V级的规定。注:盖板宽度取正偏差,槽体宽度取负偏差。
4.3.9.3 电缆桥架平面允许偏差每平方米不应大于5.0mm。
二、性能测试
1. 承载能力:
可要求厂家提供桥架的承载能力测试报告,或根据桥架的规格、材质的参数,通过计算来评估其理论承载能力。对于一些大型项目或对承载要求较高的场合,还可以进行现场价加载试验,在桥架上均匀放置一定重量的重物,观察桥架是否发生明显变形或损坏。
2. 电气性能:
用接地电阻测试仪测量桥架的接地电阻,其值应符合相关标准要求,一般不应大于0.1Ω,以确保桥架在使用过程中的电气安全性能,能有效将电缆故障电流引入大地,保护人员和设备安全。
3. 防火性能:
对于有防火要求的场所,要检查桥架的防火性能。可查看厂家提供的防火检测报告,确认桥架的防火涂层厚度、防火等级等是否符合要求。也可以通过简单的试验,如用喷灯对桥架表面的防火涂层进行短时间烘烤,观察涂层是否起泡、脱落,是否能有效阻止火势蔓延。
三、配件及工艺细节:
1. 配件质量:
优质的桥架配件,如连接板、螺栓、螺母等,应与桥架主体材质相匹配,表面应光滑、无毛刺,尺寸精度高,连接牢固可靠。检查配件的镀锌层或防腐处理是否良好,有无生锈、腐蚀现金。
2. 加工工艺:
好的梯式电缆桥架在加工工艺上会很精细。例如,桥架的切口应平整,无明显的变形和毛刺;折弯处应角度准确,无裂缝或褶皱;表面的喷涂或镀锌处理应均匀,附着力强,不易脱落。
四、质量证明文件及厂家信誉
1. 质量文件:

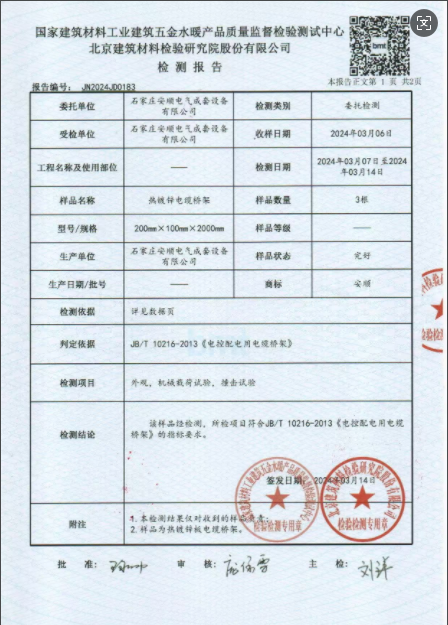

要求厂家提供产品的质量证明文件,如质量检验报告、产品合格证。这些文件是产品质量的重要依据,应仔细查看报告中的各项检测数据和指标是否符合相关标准要求。
2. 厂家信誉:
了解厂家的生产规模、生产设备、生产工艺等情况,选择具有良好信誉和口碑的厂家,其产品质量和售后服务更有保障。
