电缆桥架的安装质量直接影响电气系统的安全稳定运行，哪怕一个细节疏漏都可能留下隐患。作为源头厂家，我们在服务过 1000+ 项目后，总结出这套标准化安装流程，从前旗准备到最终验收，每个步骤都有明确的操作规范和注意事项，新手也能快速上手。
一、安装前的3项核心准备工作
准备工作不到位，后期返工率增加 50% ，这是无数工程的总结教训。正式开工前，必须完成一下3件事：

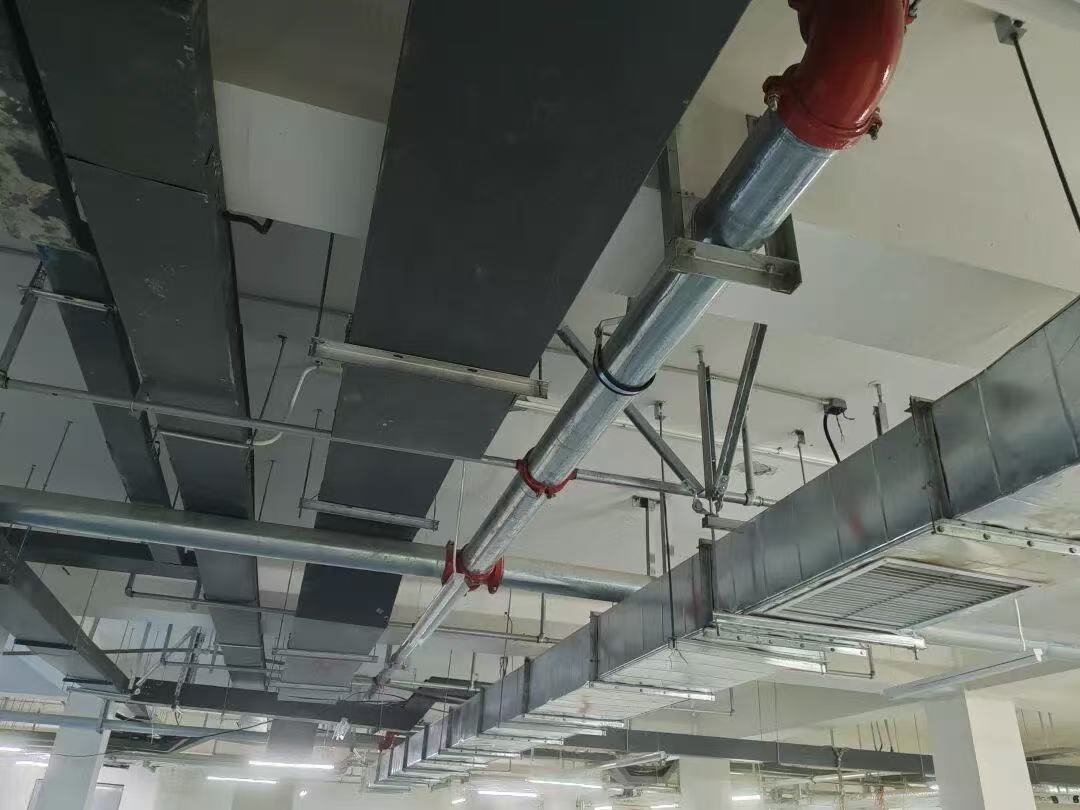

1. 图纸会审与现场勘查
拿到设计图纸后，决不能直接按图施工。先对照图纸到现场核对：
1）桥架走向是否与梁、柱、风管、水管等障碍物冲突（比如某办公楼项目曾因未发现消防管道位置，导致桥架安装后无法盖盖板）；
2）安装高度是否符合规范（如离地面高度不低于2.5米，吊顶内不低于0.8米）；
3）转弯、分支位置是否有足够空间（建议预留 30cm 操作距离）；
发现问题及时与设计方沟通调整，避免后期切割桥架或重新打孔。
2. 材料与工具清点
源头厂家直供的桥架，但现场仍需逐一核对：
1）桥架主体：检查型号（槽式 / 梯式 / 托盘式）、规格（宽度 * 高度）、材质（镀锌 / 不锈钢 / 铝合金 ）是否与图纸一致，表面有无变形、锈蚀；
2）配件：连接件（直通、弯头、三通）、支架（托臂、立柱）、固定件（膨胀螺栓、螺丝、螺母）是否齐全，特别注意螺丝需与桥架材质匹配（如不锈钢桥架用不锈钢螺丝，避免电化学腐蚀）；
3）工具：电钻（带冲击功能）、卷尺（建议5米以上）、水平仪（2米靠尺更精准）、角磨机（切割支架用）、扳手（备用不同规格）、记号笔、线绳（弹线定位用）。
3. 安全防护准备
高空作业（如吊顶、桥架层）必须系好安全带，地面作业需设置警示标识。特别提醒：安装区域若有带电设备，需提前断电并挂 “禁止合闸” 牌，这是保命的步骤！
二、7步标准化安装流程（附关键细节）
步骤1：弹线定位——确保桥架横平竖直
用线绳和记号笔在墙面 / 顶面弹出桥架中心线和支架安装线：
1）直线段：每隔 1.5-2 米弹一个点，确保整体成直线；
2）转弯处：弹出 90° 或 45° 控制线，转弯半径需 ≥ 电缆最小弯曲半径（如高压电缆转弯半径不小于 10 倍直径）；
3）上下爬坡：标注坡度（一般不超过 15°），避免电缆敷设时受力过大。
小技巧：用水平仪校准线绳，误差控制在 3mm 以内，否则肉眼可见歪斜。
步骤2：支架安装——承重的核心保障
支架的桥架的 “腿” ，必须牢固：
1）固定方式：墙面用膨胀螺栓（≥M8，打入深度≥60mm），吊顶内用吊杆（直径≥8mm），钢结构上可焊接（焊接长度≥支架宽度的2倍）；
2）间距要求：直线段支架间距 ≦1.5米（重型桥架 ≦1米 ），转弯处两侧 30cm 内必须各装1个支架；
3）防腐处理：焊接后需刷防锈漆（镀锌支架焊接处也要补漆），潮湿环境建议用热浸锌支架。
反面案例：某车间因支架间距达2米，桥架中间下垂3cm，导致电缆受力不均，半年后出现绝缘层破损。
步骤3：桥架拼接（直线段）
将桥架放在支架上，用连接件固定：
1）对接时：桥架边缘对齐，缝隙 ≦ 1mm（太大容易进灰尘），槽式桥架需注意盖板是否能顺利扣合；
2）拧螺丝：先预紧4个角的螺丝，再用扳手逐个拧紧（力度适中，避免滑丝），建议加平垫和弹垫（防松动）；
3）接地处理：每节桥架用铜编织带（截面积 ≥ 4mm2 ）连接，两端用接地端子固定，确保整体导电通畅（电阻 ≦ 0.5Ω）。
步骤4：转弯与分支处理 —— 避免电缆 “拐死弯”
1）90° 直角转弯：用成品弯头连接，弯头内侧需打磨光滑（防止割伤电缆），若现场制作，切割后必须去毛刺；
2）三通 / 四通分支：分支处桥架高度需一致，落差 ≦ 5cm，避免电缆爬坡时受力；
3）高低跨连接：当桥架需要上下错开（如避让风管），用斜坡弯头过度，坡度 ≦ 15°，并在低端排水孔（潮湿环境必做）。
步骤5：桥架与设备连接 —— 细节决定安全
1）与配电箱 / 柜连接：桥架进线口需加装橡胶护圈（防电缆磨损），距离设备 ≦ 30cm，避免电缆悬空；
2）穿越墙体 / 楼板：用防火堵料密封（如防火泥 + 防火板），桥架与墙体间距 ≦ 5mm，防止火灾蔓延；
3）防爆区域：桥架连接处需用防爆活接头，缝隙填充防爆胶泥，这一偷工减料会触犯安全法规！
步骤6：电缆敷设 —— 温柔对待每一根电缆
桥架安装完别急着盖盖板，先按以下顺序放电缆：
1）分类敷设：电力电力（强电）和控制电缆（弱电）分开敷设，若必须同槽，中间加隔板；
2）敷设方式：多人协作，从一端向另一端牵拉，禁止生拉硬拽（可在桥架内涂滑石粉减少摩擦）；
3）固定电缆：直线段每隔1米用扎带固定（非镀锌桥架可用塑料扎带，镀锌桥架可用金属扎带），转弯处两侧 50cm 内各固定1次。
注意：电缆在桥架内的填充率 ≦ 40%（电力电缆）或 50% （控制电缆），太挤会导致散热不良。
步骤7：盖板安装与收尾
1）盖盖板前：清理桥架内的杂物（螺丝、木屑等），检查电缆有无破损；
2）固定盖板：用专用卡扣货螺丝固定，直线段每隔 1米1个固定点，转弯处必须固定，防止脱落；
3）多余材料处理：切割下来的桥架边角料及时清理，避免划伤人员或电缆。
三、安装后检查与验收（3大必查项）
1. 外观检查
1）整体：是否横平竖直，转弯流畅，无明显歪斜；
2）细节：连接件螺丝是否齐全，盖板是否盖严，接地铜带是否裸露（需用绝缘胶带包裹）。
2. 承重测试
用 5kg 重物悬挂在支架中间（持续1小时），检查支架无变形、螺栓无松动，桥架无下垂（允许 ≦ 2mm）。
3. 接地电阻测试
用接地摇表测量桥架整体接地电阻，必须 ≦ 4Ω，否则需增加接地极。
四、老师傅总结的3个避坑指南
1. 潮湿环境别省料：地下室、卫生间等区域，一定要用不锈钢桥架 + 不锈钢支架，镀锌桥架最多用 2 年就会生锈；
2. 高温环境留间隙：锅炉房、厨房附件，桥架与热源（如排气管）距离 ≥ 30cm，必要时加隔热板；
3. 后期检修留通道：桥架密集区域，预留 ≥ 60cm检修通道，别为了省空间把桥架堆成 “墙”。
按照这套流程按照，既能保证工程质量，又能减少返工。
