桥架接地线怎么做才规范

桥架接地线怎么做才规范

1. 接地线分类

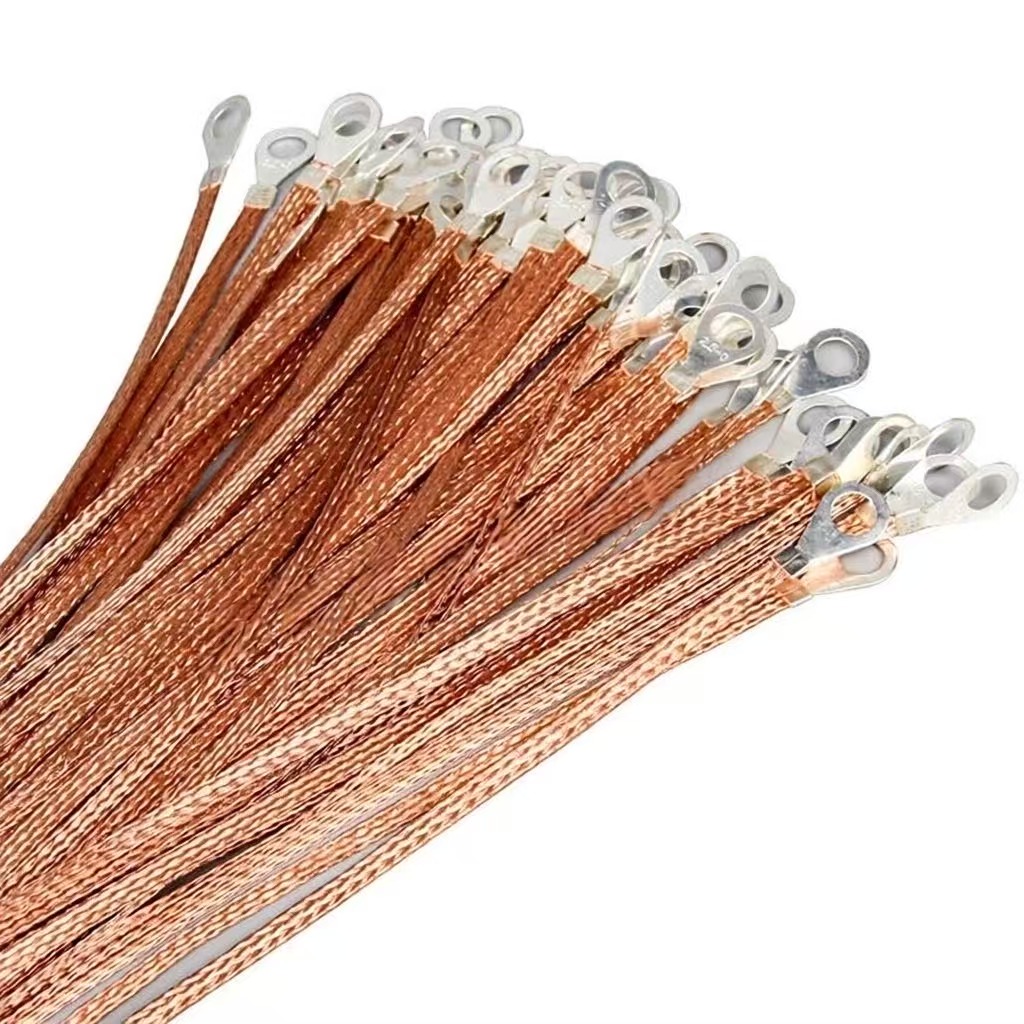

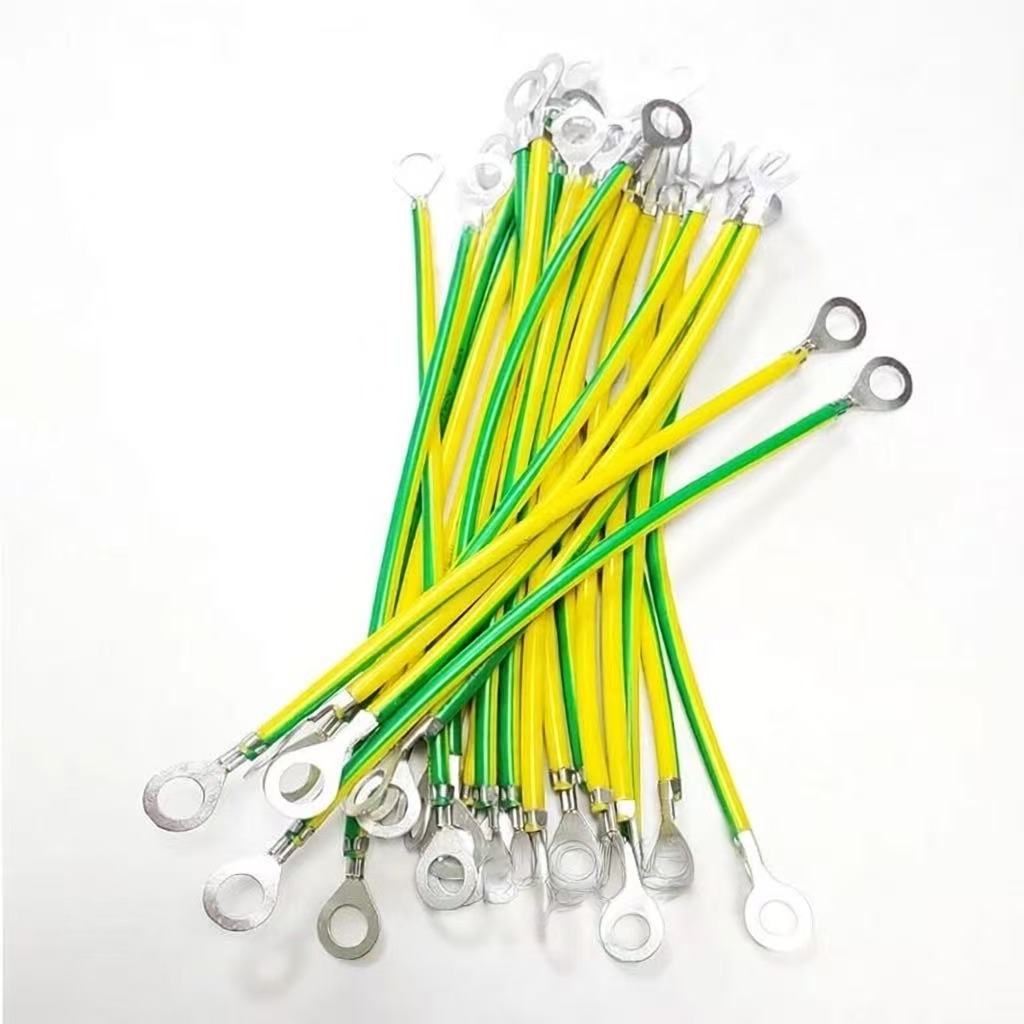

桥架的接地线分两种，一种是编制型接地线，另一种是带有绝缘体的黄绿接地线，简称 “小黄线” 。

2. 使用标准

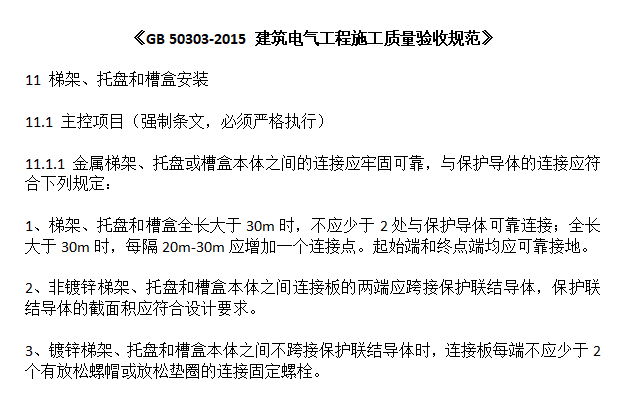

并不是所有的电缆桥架施工中都需要使用接地线的，根据《建筑电气工程施工质量验收规范》标准，要求表面没有金属涂层的金属电缆桥架材质在安装过程中需要使用连接线进行连接保护。

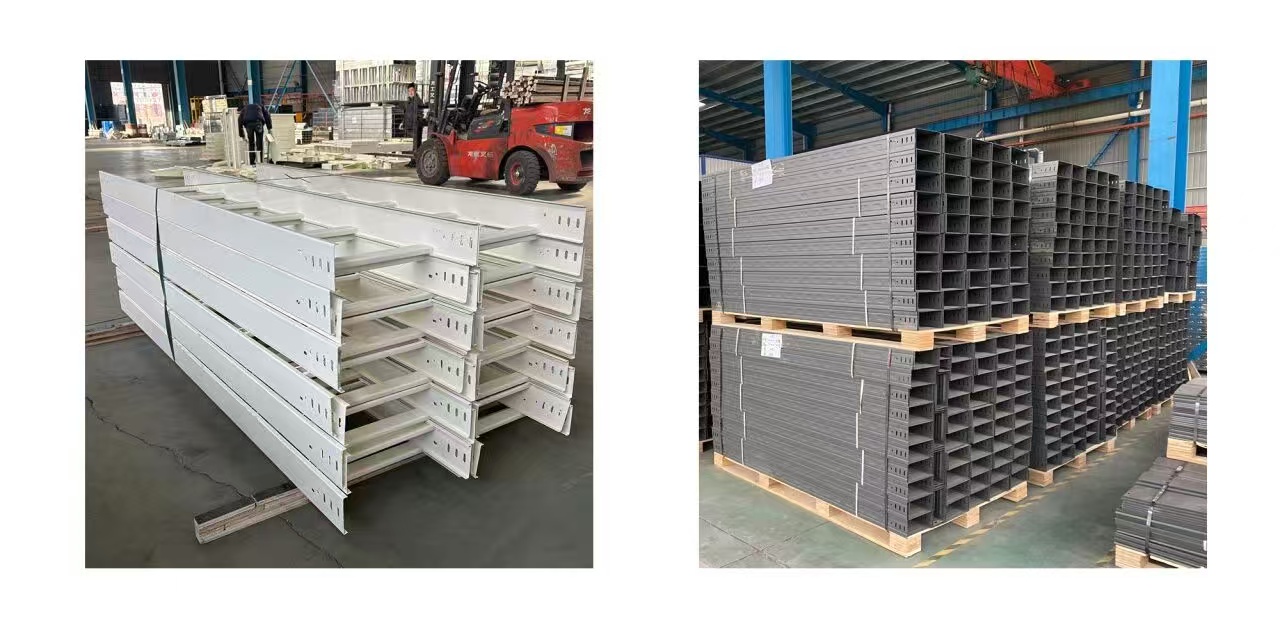

需要注意的是如上图，防火桥架和喷塑桥架表面涂层不属于金属涂层，施工时是需要使用接地线保护的。

3. 施工连接点

电缆桥架全长不大于30m，不应少于2处与接地干线相连。
全长大于30m时，每隔20m～30m 应增加与接地干线的连接点，并且起始端和终点端应可靠接地。

4. 注意事项

跨接接地线应连接牢固，压接时，紧固件要有放松措施。若采用焊接，焊缝应饱满无遗漏，焊接部分的防腐应完整。

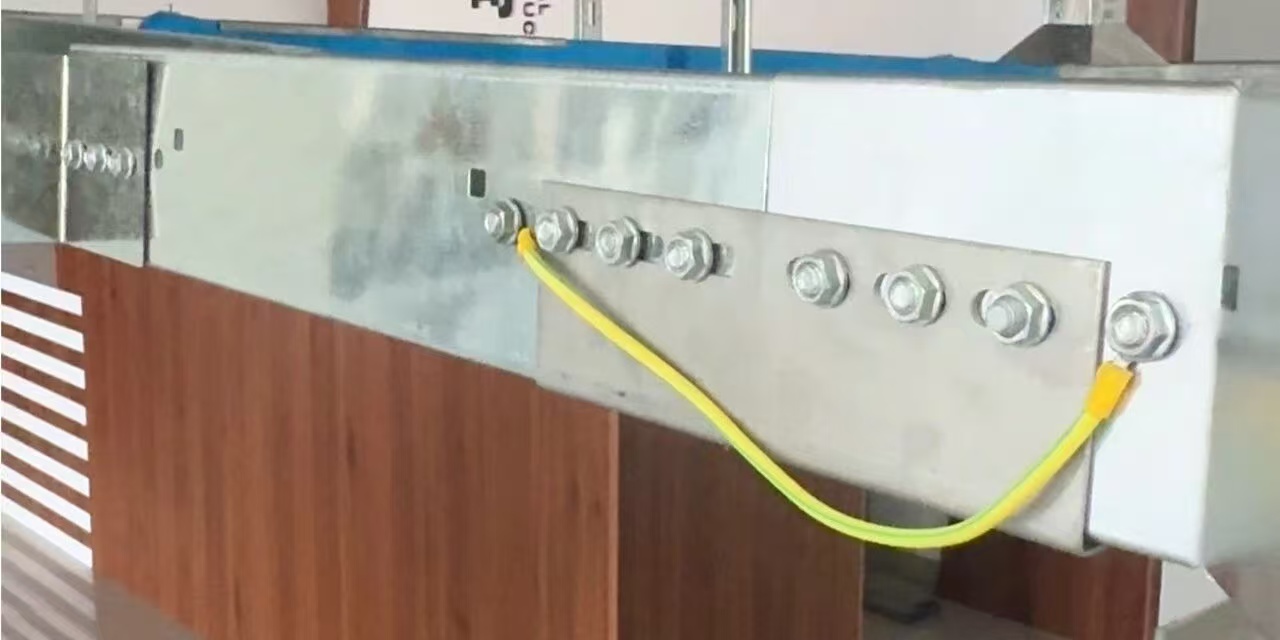

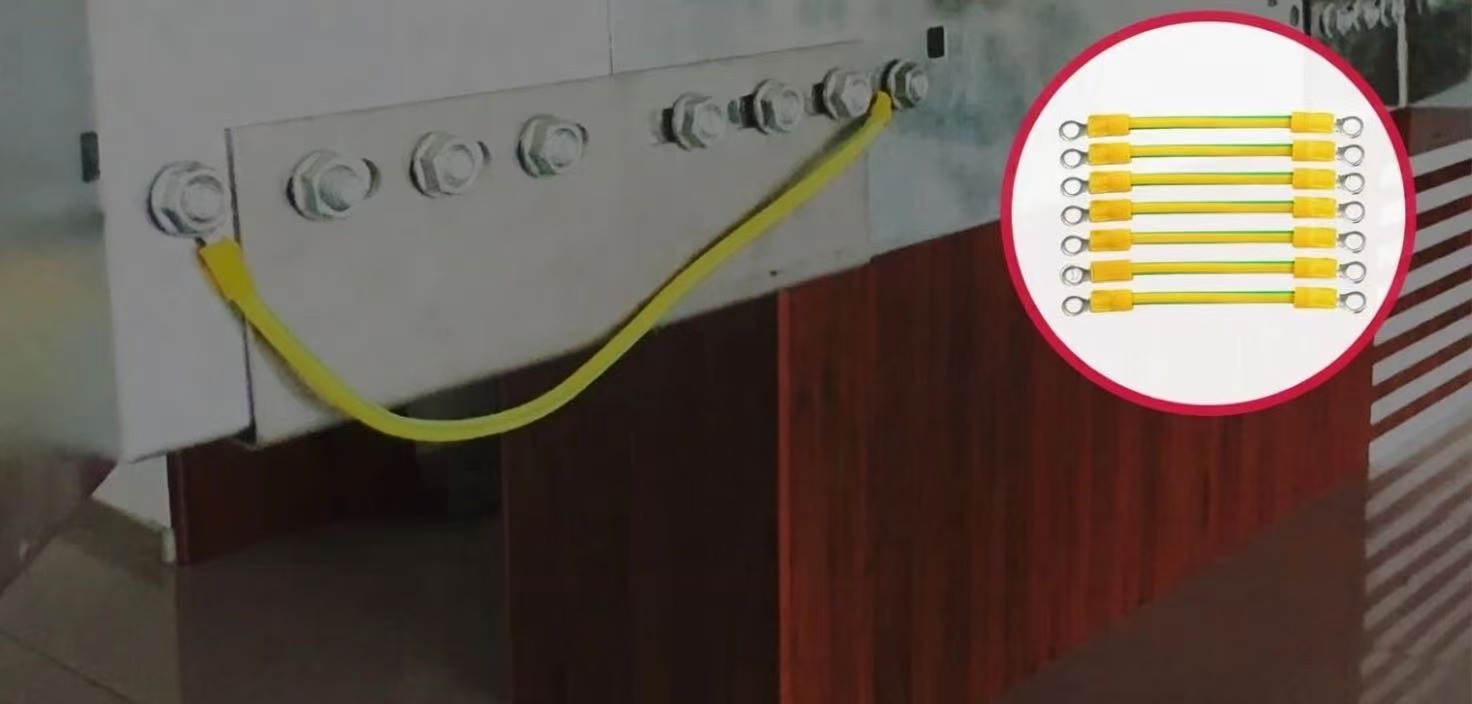

当利用连接板的螺栓进行跨接接地连接时，应将跨接接地连接处的不导电涂层进行处理，以保证跨接接地线与电缆桥架的金属本体之间能形成可靠的电气连通。
