在电气设计中，电缆桥架是电缆敷设的核心载体，但许多设计图纸仅标注尺寸规格，对材质、结构及表面处理要求未作明确，易导致施工与设计意图不符。本文系统梳理电缆桥架的选型要点，帮助设计、施工及业主单位精准匹配需求。

一、电缆桥架选型核心要素

1. 材质选择

1）金属桥架（冷轧钢板、不锈钢、铝合金）：机械强度高，适用于多数室内外场景，需通过镀锌、喷塑或防火涂料满足防腐 / 防火要求。

2）玻璃钢桥架：耐酸碱、防潮，专用于化工厂、地下管沟等腐蚀性环境。

3）PVC线槽：轻便美观，适合弱电线路、照明支线明敷，但承重及防火性能有限。

2. 敷设规范

载流量控制：电缆总截面积不超过桥架截面的 40%，确保散热及维护空间（依据 GB 50303《建筑电气工程施工质量验收规范》）。

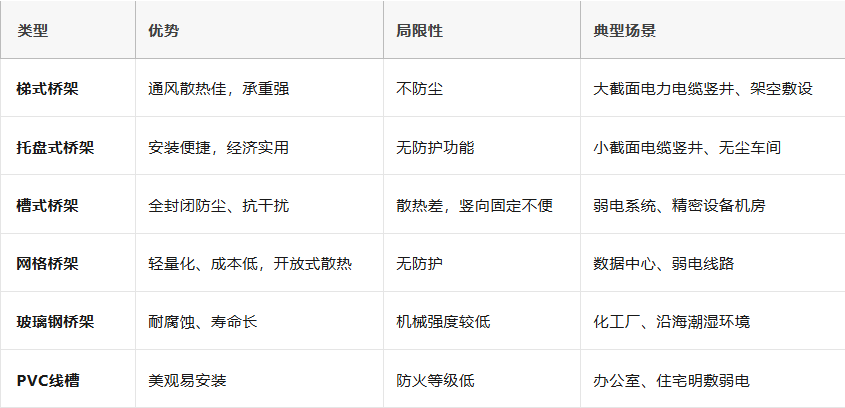

二、6类常见桥架对比与应用场景

三、关键设计建议

1. 防火要求：金属桥架在消防区域需刷防火涂料（满足 GB 8624标准），槽式桥架加盖板可提升防火性能。

2. 腐蚀环境：优先选用玻璃钢或铝合金桥架，避免普通镀锌钢板锈蚀。

3. 弱电系统：槽式或网格桥架需结合电磁屏蔽需求选择，精密机房建议选用接地金属封闭桥架。

结语
电缆桥架的合理选型直接影响工程安全性、耐久性与成本。设计阶段应明确材质、结构及防护要求，施工方需严格按图施工，确保系统可靠运行。
