梯式电缆桥架的主要特点和安装注意事项

电缆桥架是一种用于电力、通信、控制、信号等电缆的支撑和保护的设备。电缆桥架的各种样式及材质都是为了适应不同的施工场景和工程项目而衍生的。
今天我们就来介绍在电气工程中广泛应用的梯式电缆桥架。

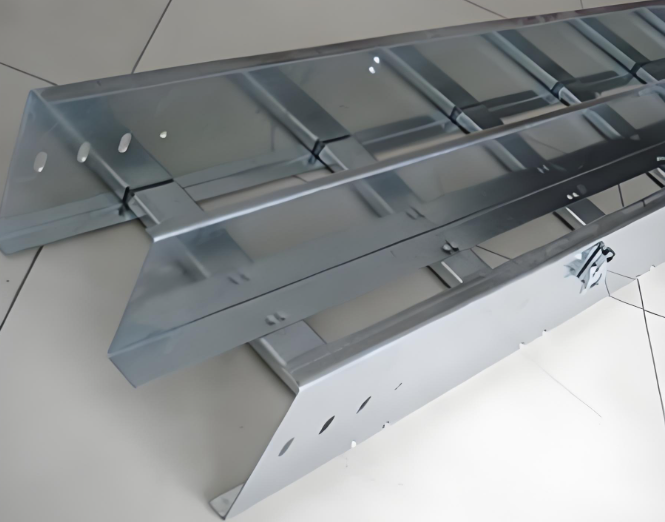

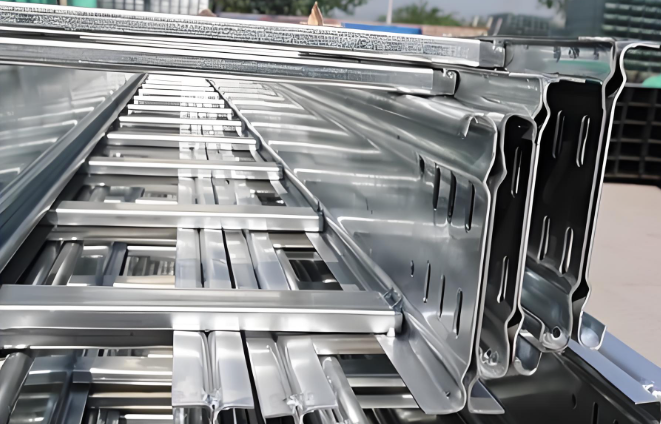

一、梯式电缆桥架的特点：

梯式电缆桥架具有重量轻、成本低、造型别具、装置便利、散热性能好等优点。

1、梯式电缆桥架自身具有出色的承载力，并且可以通过增加双梯边、加强筋等工艺。使其适用于一般直径较大、重量较大的电缆敷设。

2、出色的散热性，可以有效散热，避免电缆过热。适合在电缆发热量较大的场合使用。如电力电缆或动力电缆较多的场景。

3、梯式桥架使用开放性设计，这使得梯式桥架电缆的安装和更改更加灵活方便。在需要频发调整或增加电缆的场合，如一些生产线和科技园区等场合。

二、梯式电缆桥架铺设注意事项：

1、假如动力电缆和操控电缆同在一个线槽内时，有必要用隔板分隔，不能随意堆积在一起，这样会使操控电缆内发生较大的搅扰电流，影响出产。

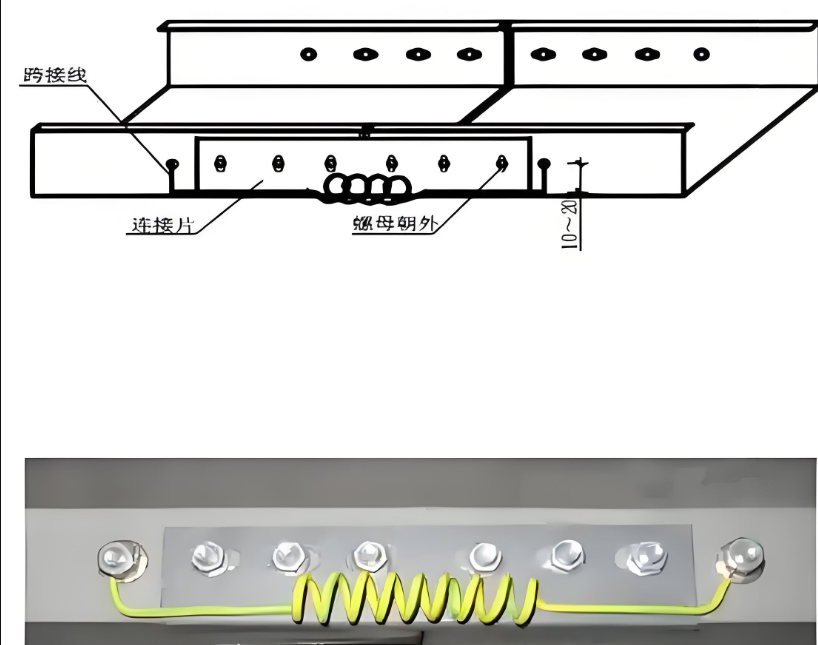

2、桥架之间应该有安全可靠接地，每层桥架的顶部用接地铜线链接，然后再与接地总线链接，长距离的桥架应该坚持20-30m的距离接地一次。

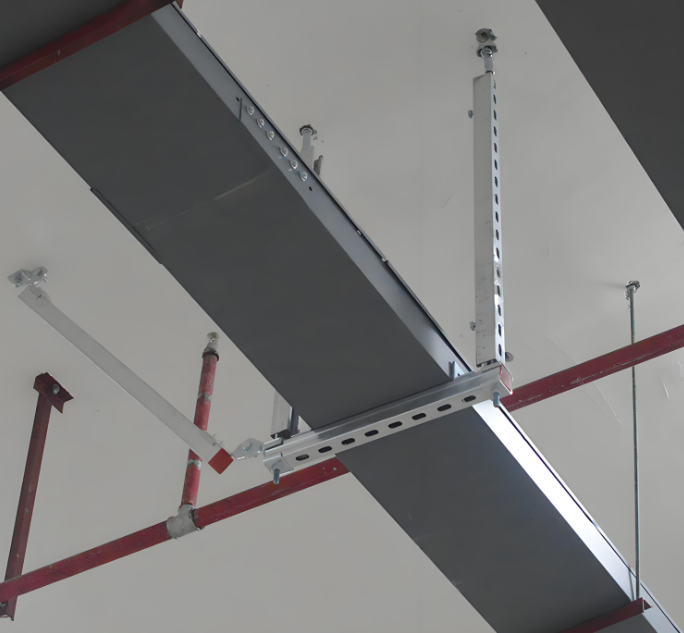

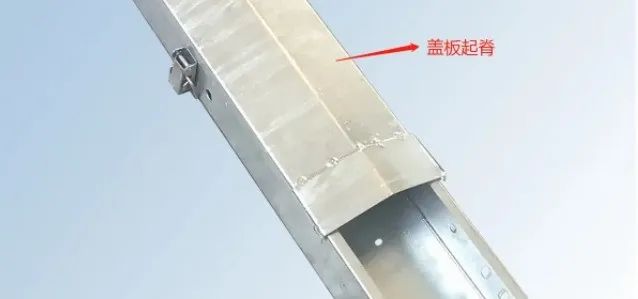

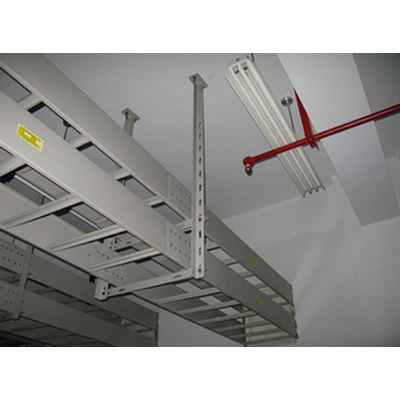

3、室内水平铺设时，顶部与上墙面要留有适宜的距离，便利保护罩的装置，在室外铺设时，要求做好防雨的保护办法，在焊接处还需要进行防锈防腐的办法。

4、桥架内电缆笔直敷设时，在缆线的上端和每距离1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每距离3-5米处进行固定。
