电缆桥架的那些事儿：分类、用途全梳理
电缆桥架是过程中用于支撑和敷设电缆的重要支架设施，其应用场景十分广泛，凡是涉及电缆铺设的工程几乎都离不开它，从结构类型来看
电缆桥架主要包括槽式、托盘式、梯级式、网络桥架等多种。而从组成部分而言，它通常由支架、托臂以及各类安装附件共同构成，这些部件相互配合，确保电缆能够得到稳定、安全的支撑与敷设。
这种多样化的结构设计和完整的组成体系，使得电缆桥架能够适应于不同工程环境和电缆敷设需求，在电力、通信、建筑等多个领域发挥着关键作用。
电缆桥架作为布线工程中的配套设施，目前尚未有专门的规范对其进行统一指导，这导致各生产厂家的产品在规格、样式上缺乏通用性。因此，在设计选型时，需结合弱电各系统缆线的类型与数量，科学合理地选定适配的桥架。
电缆桥架的安装方式灵活多样，既可以独立架设，也能敷设在各类建筑物、构筑物及管廊支架上。它具备结构简单、造型美观、配置灵活、维修方便等显著特点。同时，其所有零部件都必须经过镀锌处理。
值得注意的是，若桥架安装在建筑物外的露天环境，尤其是邻近海边或除于腐蚀区域时，对其材质有着更为严格的要求——必须具备防腐、耐潮气、附着力强、耐冲击强度高等物理性能特点，以确保在复杂环境下的稳定使用。
电缆桥架是专为保护电缆而设计的衍生产品，相当于电缆的“保护壳”，能有效阻挡外界因素对电缆的损害。

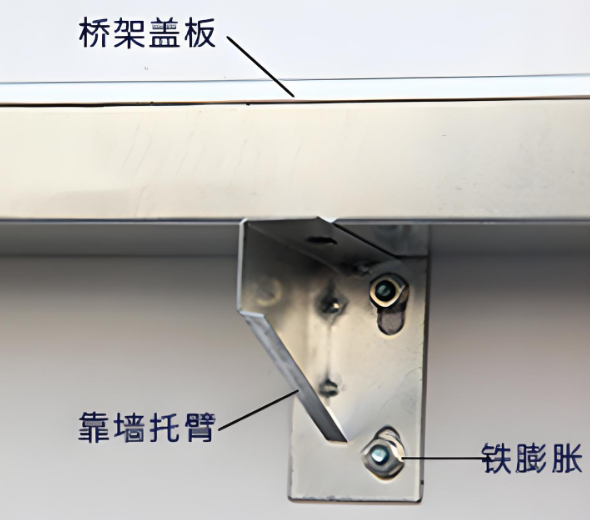

从组成结构来看，它主要由支架、托臂和各类安装附件构成，这些部件相互配合，共同实现对电缆的支持和防护功能。
在类型划分上，电缆桥架主要包括梯式桥架、无孔托盘式桥架、有孔托盘式桥架以及大跨距电缆桥架等，不同类型的桥架可根据实际使用场景和电缆特性灵活选用。

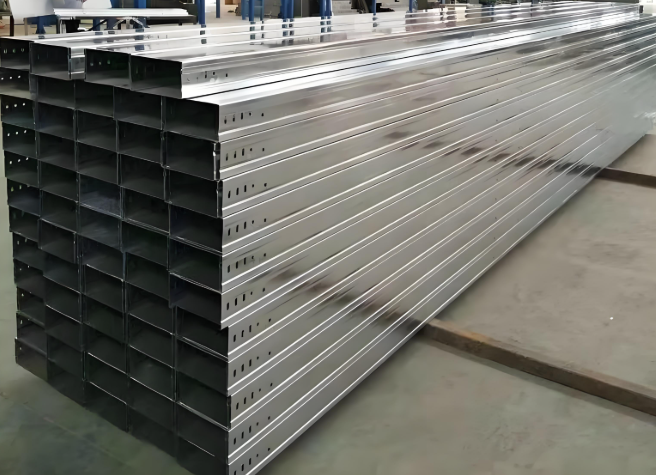

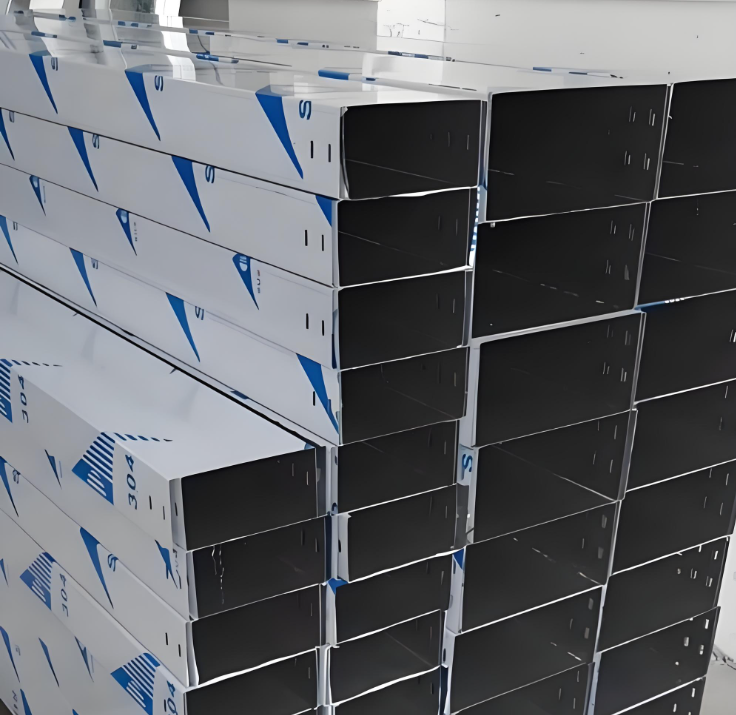

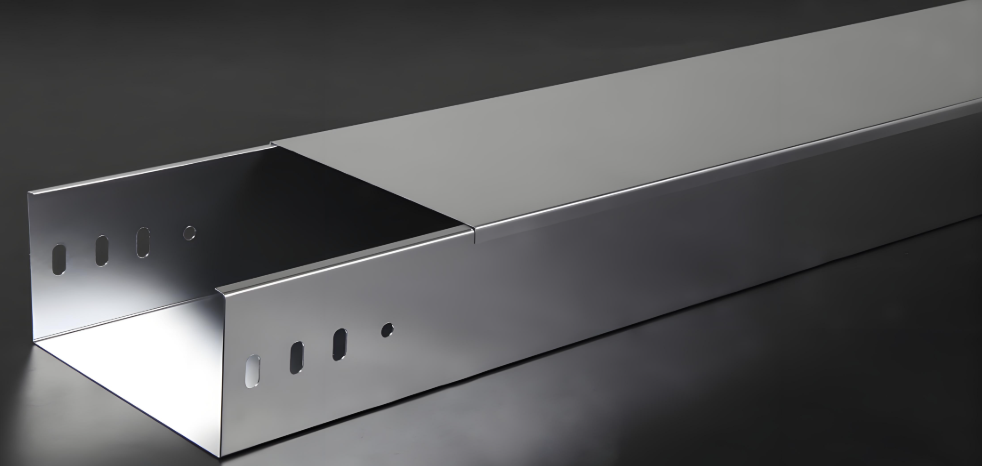

1. 槽式电缆桥架
槽式电缆桥架属于全封闭型的电缆桥架类型，其主体为采用整张钢板弯制而成的槽式部件。槽式电缆桥架具有一定的深度，且具备良好的封闭性，这种结构差异使其在电缆防护性能上与盘架形成了明显区分。
2. 多孔电缆桥架
多孔电缆桥架有多重优势：散热好放电缆老化，能防潮适应潮湿环境，重量轻易安装，便于检查维护，还可降电磁干扰。适用于数据中心、工业车间等场景，保障线缆稳定运行。
3. 大跨距电缆桥架
大跨距电缆桥架可跨越长距离，减少支撑结构，安装高效。承重强、稳定性好，适配多种线缆，抗腐蚀耐用，适用于大型场馆、工厂等，降低施工成本，保障线缆安全敷设。

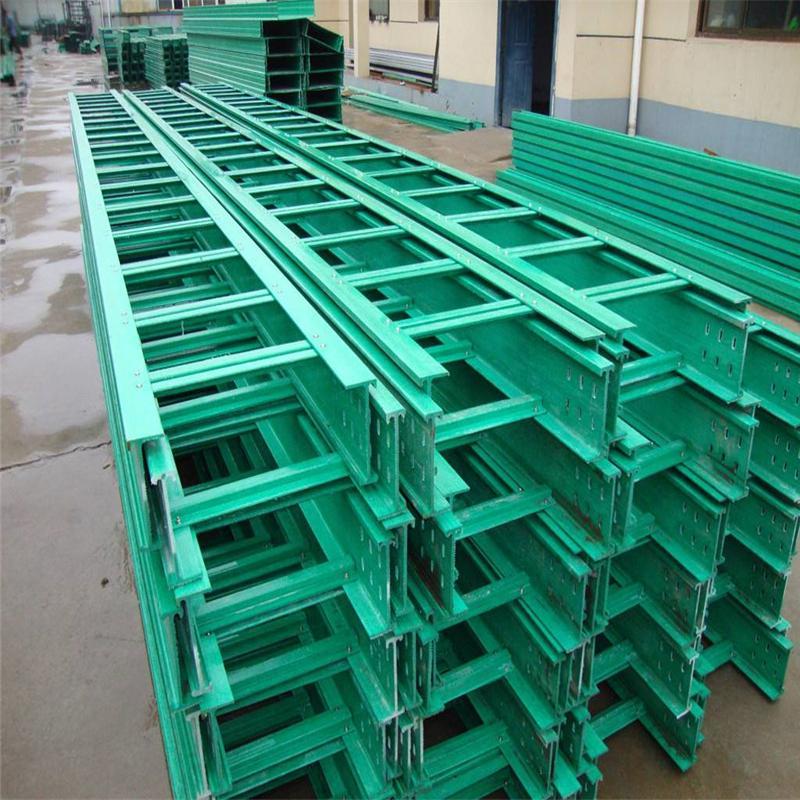

4. 梯式电缆桥架
梯式电缆桥架形如梯子，中间焊接横杆加固支撑，因而重量轻、成本低、承重极强且透气性佳。CQ1-T型梯级式电缆桥架则是在参考国内外相关资料后改进设计而成。

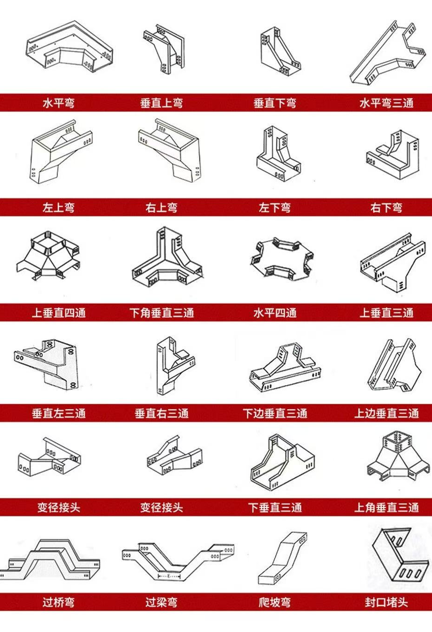

5. 常见的弯头
电缆桥架的品种丰富、应用广泛，兼具强度大、结构轻、造价低的特点，且施工简便、配线灵活、安装规范、外型美观，适配多种场景需求。
选购要点：
1）电缆桥架结构类型选择
2）电缆桥架材质选择
3）电缆桥架表面防腐层类别选择
4）电缆桥架防火等级选择
5）电缆桥架填充率的选择
6）电缆桥架载荷等级的选择
7）电缆桥架的规格尺寸选择
8）根据电缆弯曲半径选择
