水平桥架和竖向桥架的区别

水平桥架和竖向桥架的区别

1. 桥架的样式区别

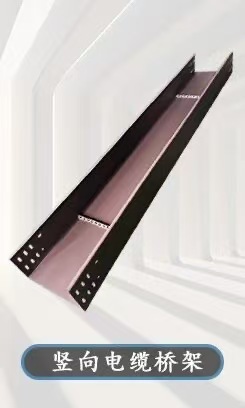

竖向电缆桥架与水平电缆桥架的区别是架体上焊接有绑线架，以便于线缆在竖向安装时进行固定。

2. 固定方式的区别

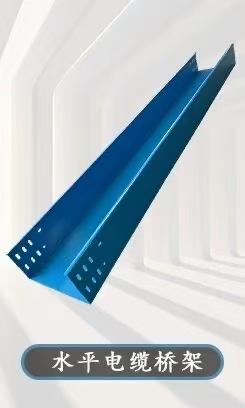

水平桥架固定方式：

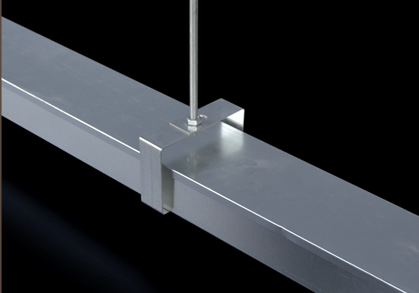

1）吊框

吊框是一种小规格桥架在水平运行时吊装固定的配件，例如100*100或者100*50的小桥架。
1个吊框配合1个丝杆进行使用，吊框的安装间距通常在1.5米至2米之间。

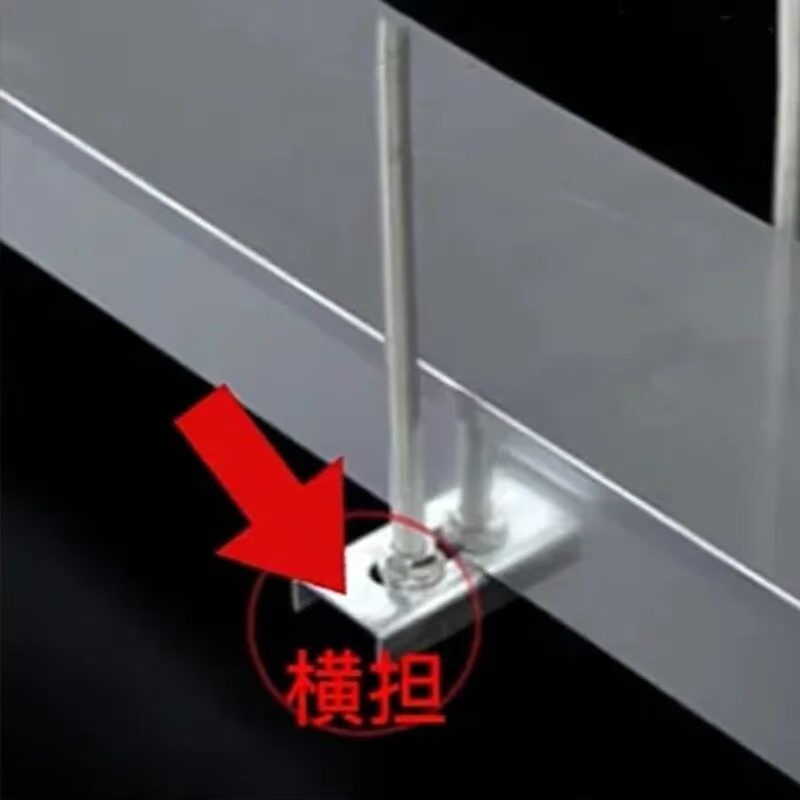

2）横担

横担又分为 “角铁横担”、“板折横担” 和 “C型钢横担” 3种。
横担的长度根据桥架的宽度定制而成，一个横担配合两个丝杆进行固定使用，横担的安装为现场组装，安装方式更加灵活。

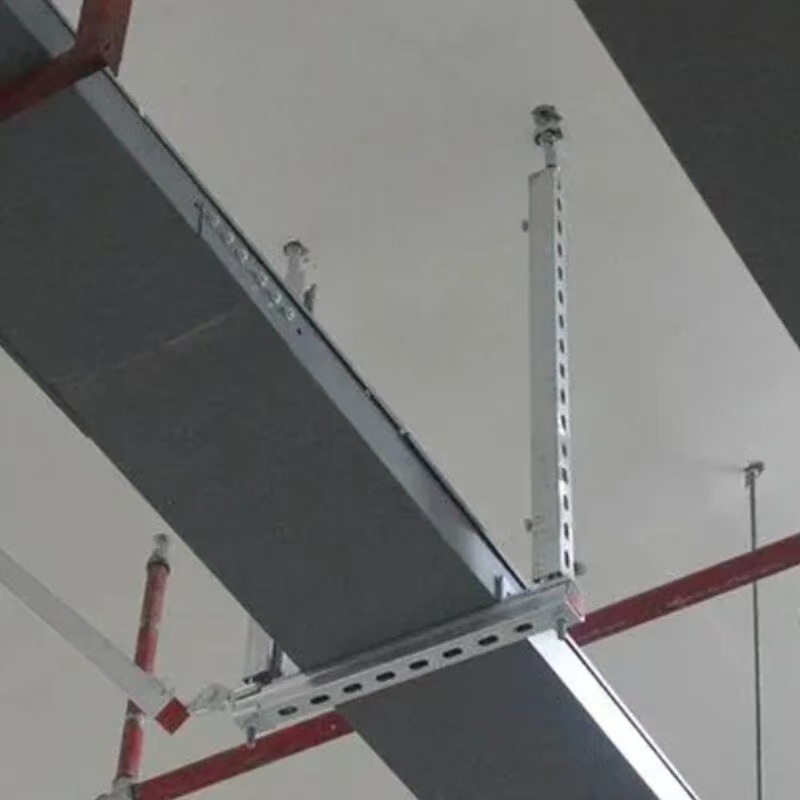

3）吊架

吊架分为 “角铁吊架” 和 “C型钢吊架” 2种。
吊架的宽度根据桥架的宽度而定，角铁吊架出厂前完成焊接；C型钢吊架为现场组装方式。
吊架可以确保桥架的结构稳定。保持桥架的水平状态，有利于电缆的铺设。

墙体固定

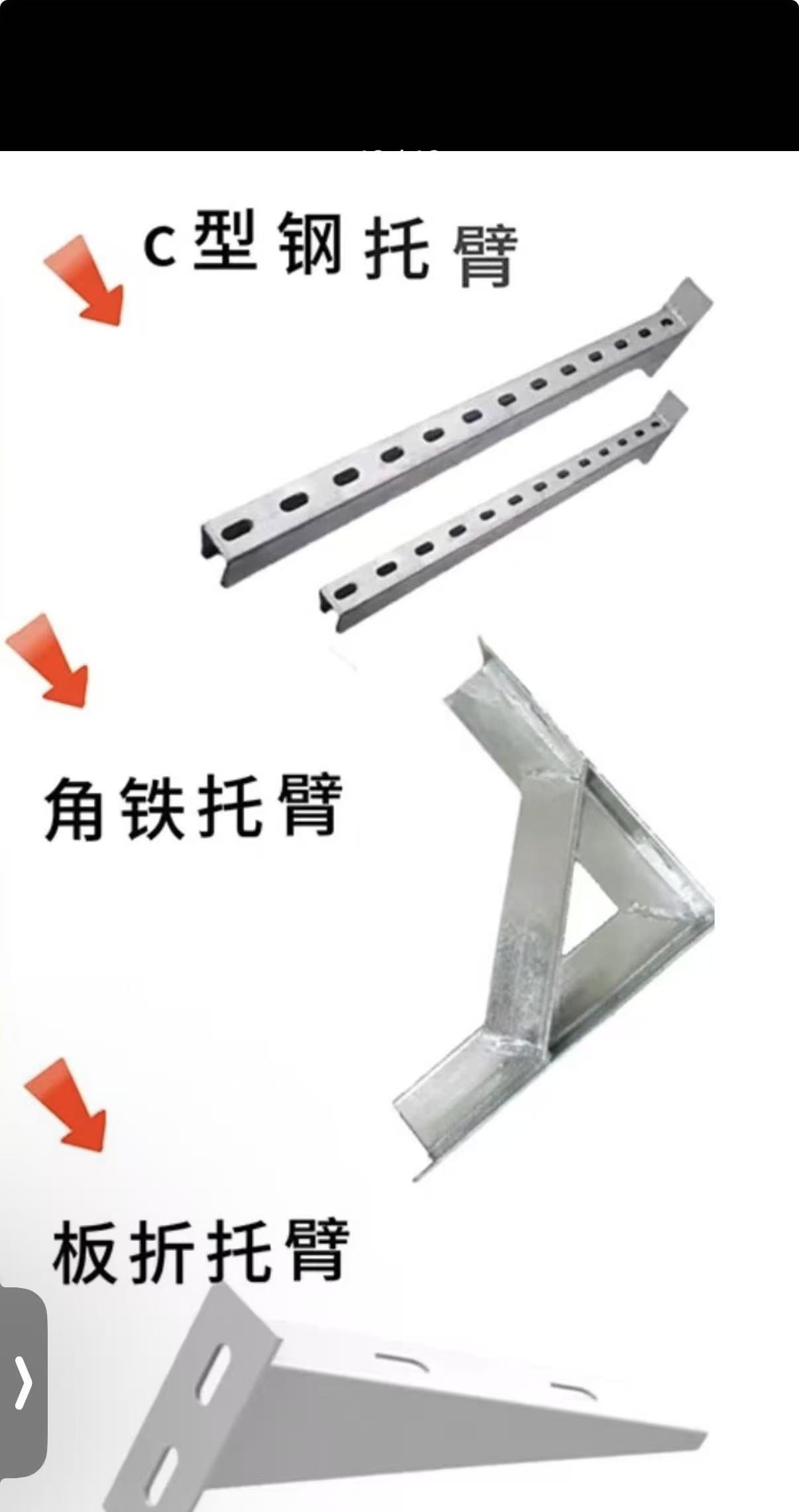

电缆桥架平行沿墙体安装是一种非常常见的安装方式。这种场景以墙体为支撑点来固定桥架。就要使用到 “托臂” 支架进行安装。托臂的长度是根据桥架的宽度定制而成，安装时只要把托臂的一端固定到墙体上，把桥架放上去就可以了。

竖向桥架固定方式

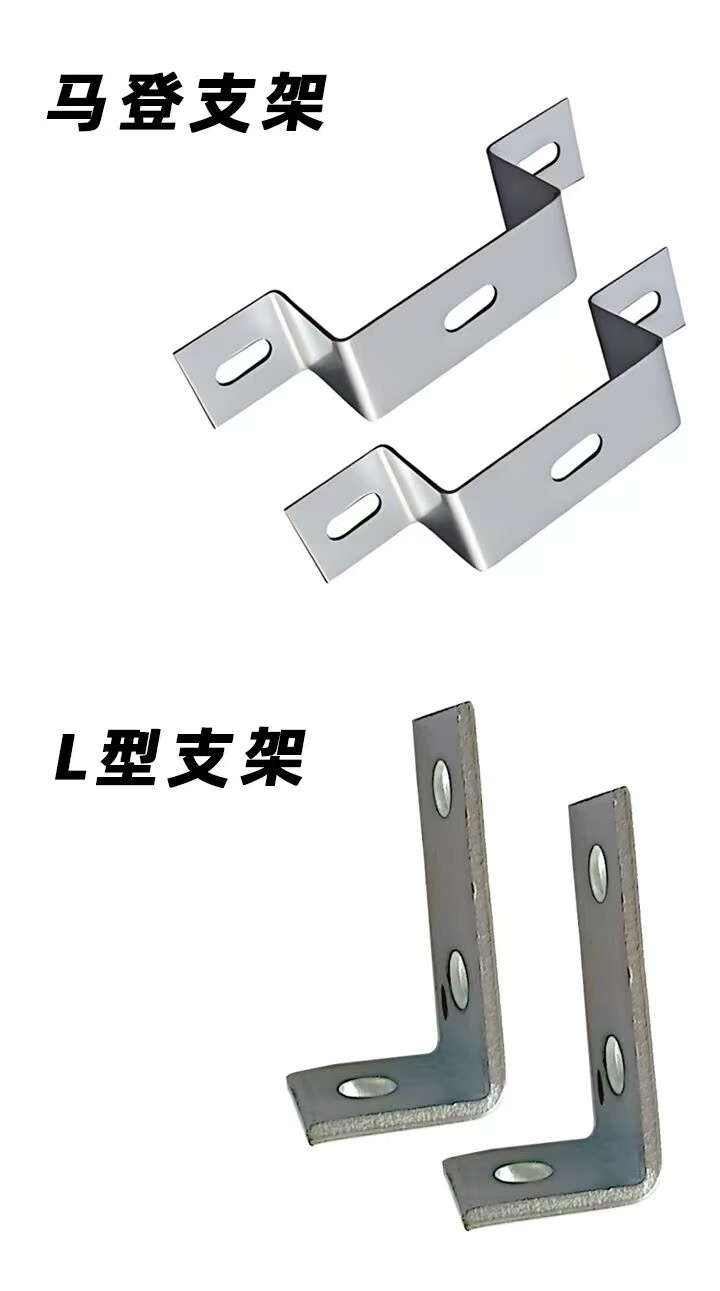

1）马凳支架

马凳支架的长度是根据桥架的宽度进行定制的，常规高度5公分也可根据具体情况进行定制。

2）L型支架

L型支架因像字母 “L” 命名，L型支架结构简单、施工方便，一端固定在墙壁另一端固定在电缆桥架上进行连接。
