桥架支吊架安装标准图
桥架支吊架安装标准图
说明：
1. 电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度。
2. 电缆桥架水平安装的支架间距为1.5-2米；垂直安装的支架间距不大于2米；在水平长度超过20米或在转弯、转角处应设固定支架。
3. 采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接结实。
4. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2，采用焊锡铜接线端子连接，连接处应进展除漆处理。

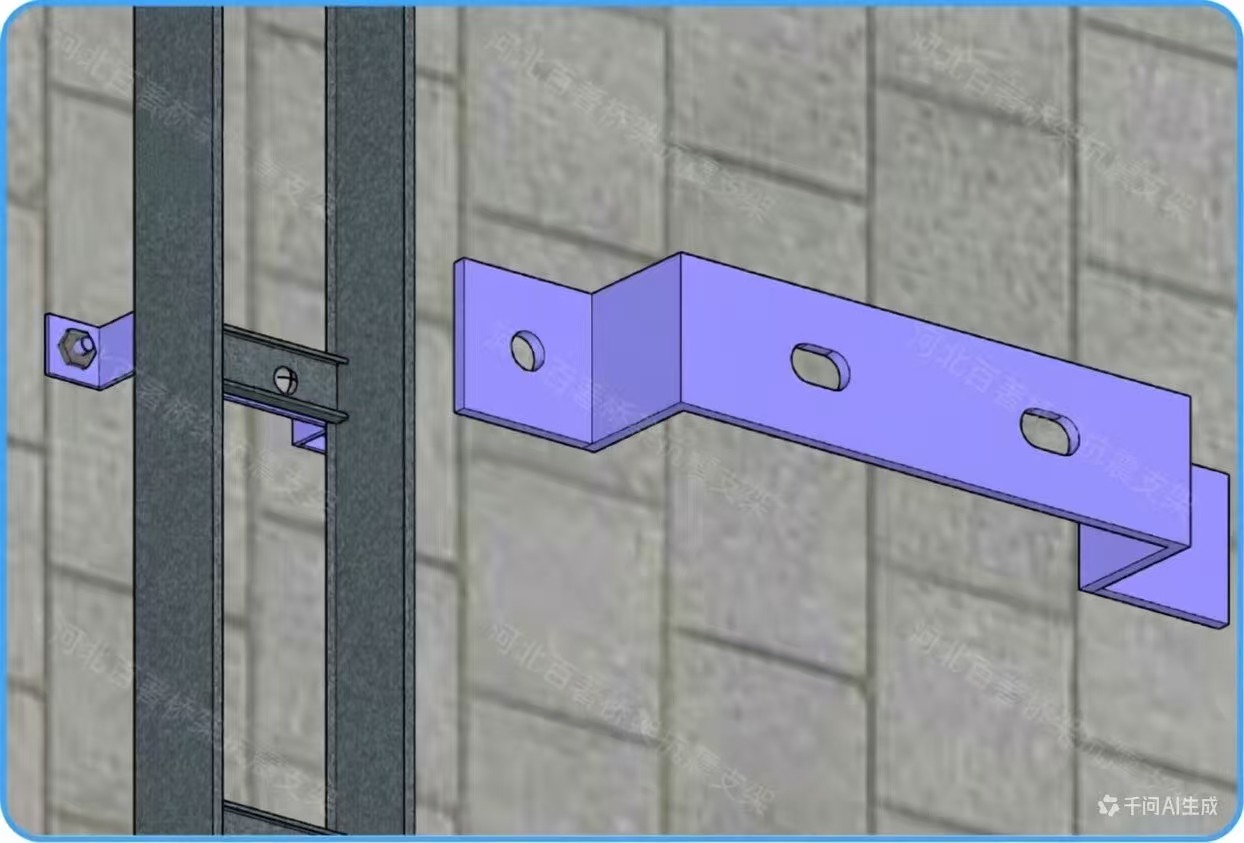

50-300 竖井电缆桥架 马镫 结构展示图

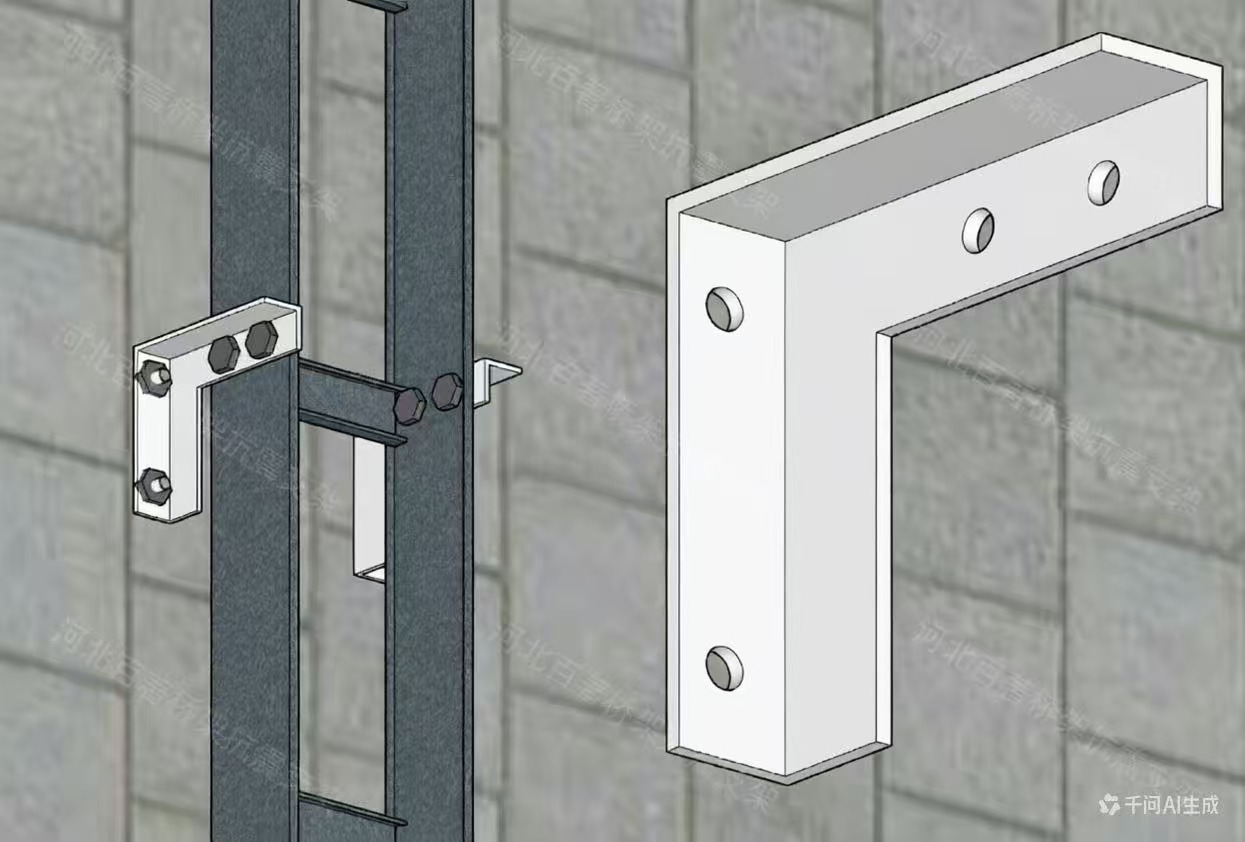

50-400 竖井电缆桥架 L支架 结构展示图

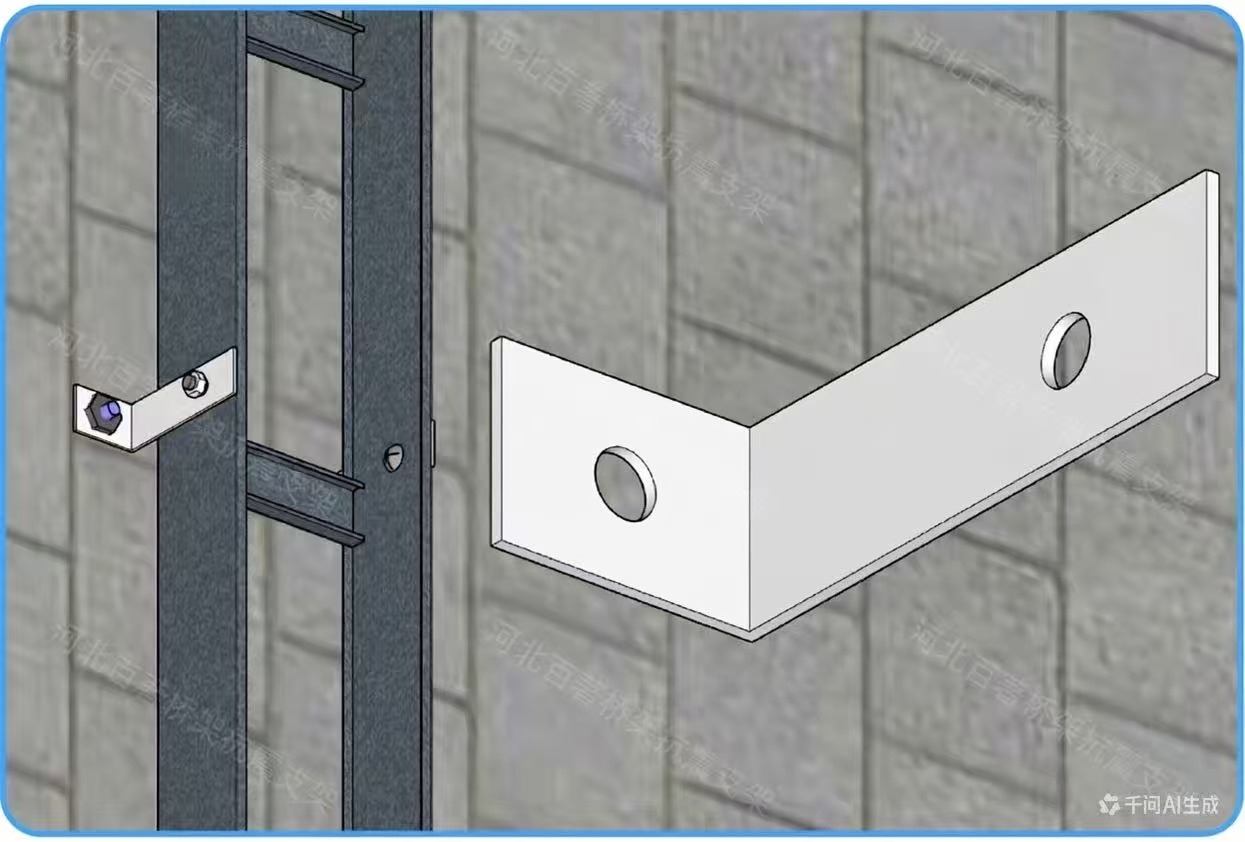

200-1000 竖井电缆桥架 角铁支架 结构展示图

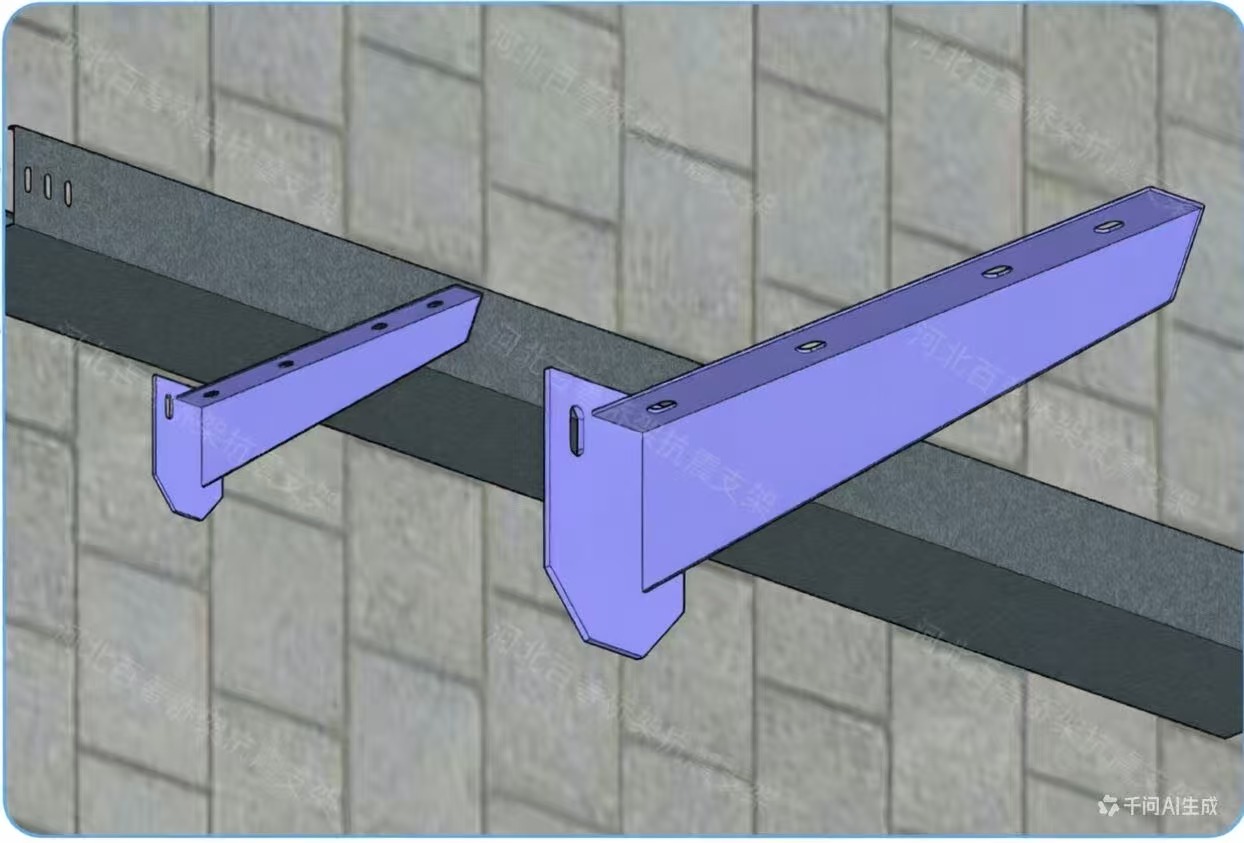

200-600 电缆桥架 板折托臂 结构展示图

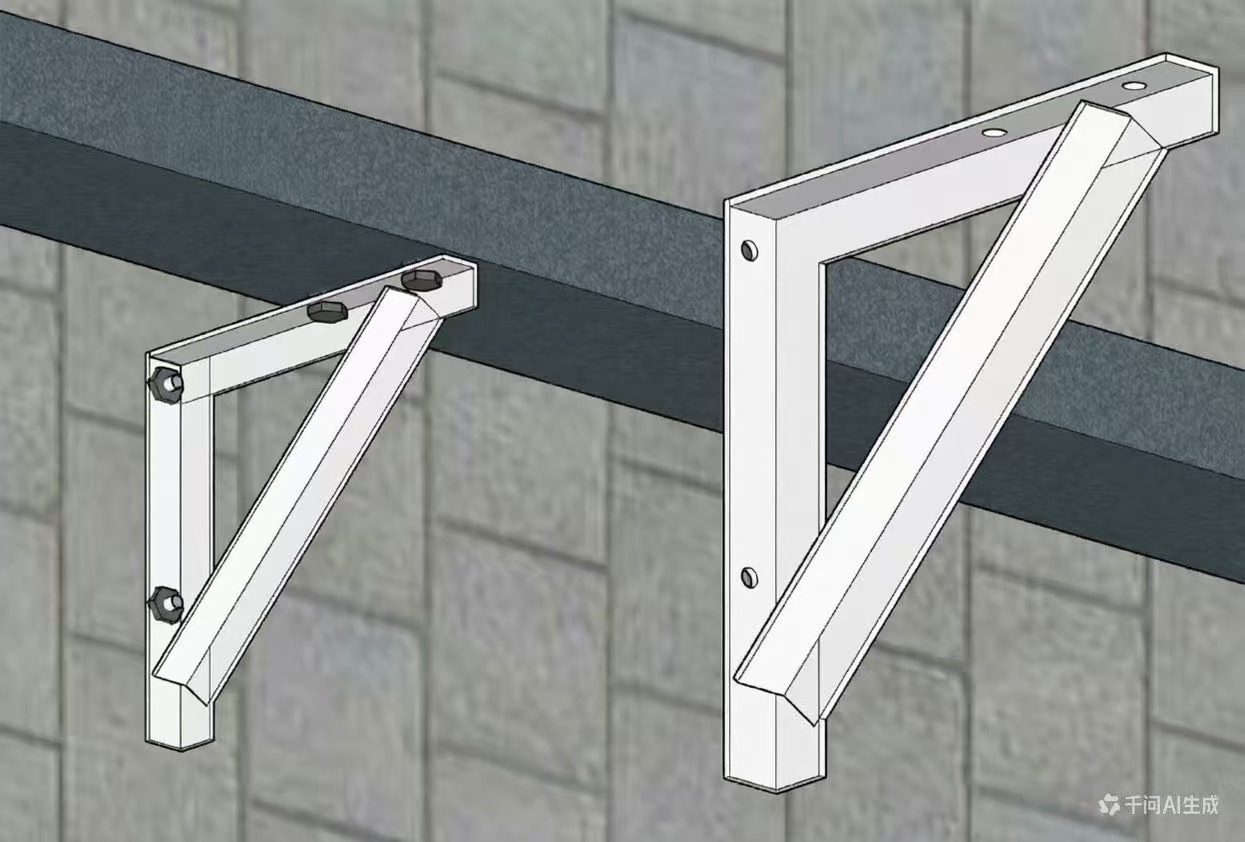

200-1200 竖井电缆桥架 角铁托臂 结构展示图

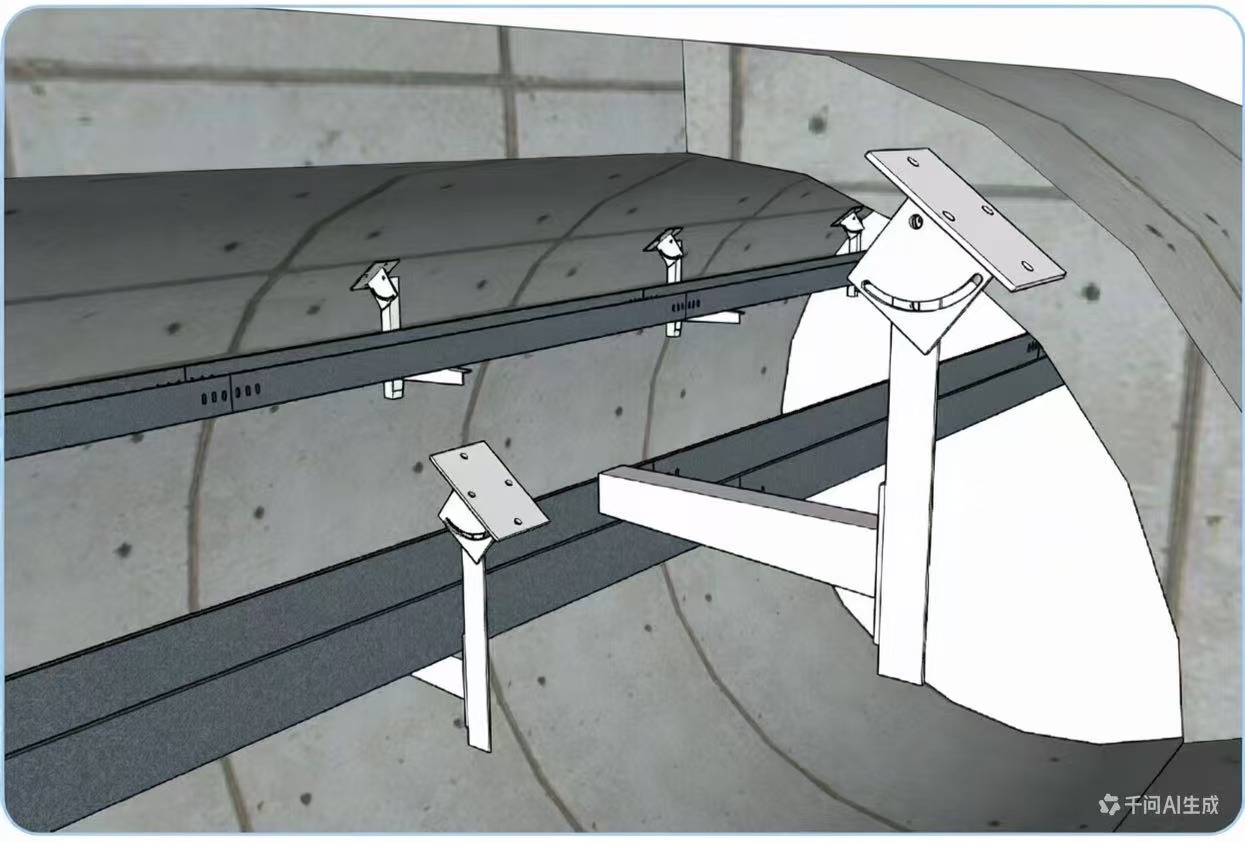

200-1000 竖井电缆桥架 旋转托臂 结构展示图
