消防管道支吊架安装，你不知道的那些事
消防管道支吊架安装，你不知道的那些事
在消防安全系统中，消防管道的稳固安装至关重要，而支吊架作为管道的 “守护者”，其安装质量直接关系到整个消防系统的可靠性和安全性。
今天，我们就来聊聊消防管道支吊架安装中那些容易被忽视的关键细节。
为什么支吊架如此重要？
想象一下，当火灾发生时，消防管道需要在高压下迅速输送大量水或泡沫灭火剂。如果支吊架安装不牢固，管道可能发生位移、振动甚至脱落，导致洪水中断，后果不堪设想。支吊架不仅要承受管道本身的重量，还要承受水流冲击、温度变化引起的热胀冷缩等多种作用力。这些 “隐形”的受力情况，往往是安装中最容易被忽视的环节。
安装前的准备工作：不止是看看图纸
在开始安装支吊架前，我们需要做好充分准备：
1. 图纸审核：仔细研究设计图纸，明确支吊架的位置、类型和数量。这里有个小窍门——最好结合建筑结构图纸一起看，避免支架位置正好落在空心砖或结构缝上。
2. 材料勘查：了解建筑结构，确定固定点的可行性。建议用记号笔在现场标注出实际位置，直观检查是否有管线冲突。
3. 工具准备：准备电钻、水平仪、扳手等必要工具。特别提醒，水平仪使用前要校准，否则 “水平” 可能从一开始就歪的。
安装要点详解：细节决定成败
1. 定位要准确：差之毫厘，谬以千里

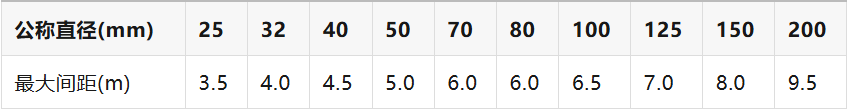

支吊架的间距必须严格按照规范执行。根据 《自动喷水灭火系统施工及验收规范》，管道支架或吊架之间的距离不应大于下表规定：
除了间距要求，还有几个关键尺寸需要牢记：
1）支架与喷头的距离：不宜小于300mm，这是为了不影响喷头的布水效果。
2）与末端喷头的距离：不宜大于750mm，确保末端喷头稳固。
3）角钢支架处理：可打磨圆角，既美观又安全，配水支管上每一直管段、相邻两喷头之间的管段设置的吊架不宜少于1个，吊架的间距不宜大于3.6m。
2. 固定要牢固：看不见的地方更要用心
1）膨胀螺栓的选择：根据管道重量和受力方向选择合适的规格。很多人只考虑管重，忽略了水锤效应下的瞬间冲击力，建议计算值的1.5倍选型。
2）钻孔深度：必须达到设计要求，通常不小于螺栓长度的90%。这里有个常见误区——有人以为钻得越深越牢固，实际上过深反而可能导致螺栓无法完全胀开。
3）清孔处理：钻孔后必须清理孔内灰尘，保证粘结力。这个步骤经常被省略，但灰尘会降低摩擦力的50%以上。
4）混凝土强度：固定在建筑结构上的部位，混凝土强度不低于C20。遇到空心砖墙体时，必须进行加固处理，不能直接安装。
3. 防晃支架设置：抗震防晃的关键
当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应小于1个，且防晃支架的间距不宜大于15m。特别要注意的是：
1）管道改变方向时：应增设防晃支架，因为转弯处受力复杂。
2）竖直安装的配水干管：除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定。
3）安装高度要求：其安装位置距地面或楼面的距离宜为1.5m-1.8m。
4. 支架选型规格：按管径对号入座
消防喷淋管道选用角钢或槽钢吊架时，有明确的规格要求：
1）DN80及以下：单根或两根管道共用一个吊架时，选用∠40*4角钢做支吊架。
2）DN100及以上：单根或两根管道共用一个吊架时，选用5#槽钢做支吊架。

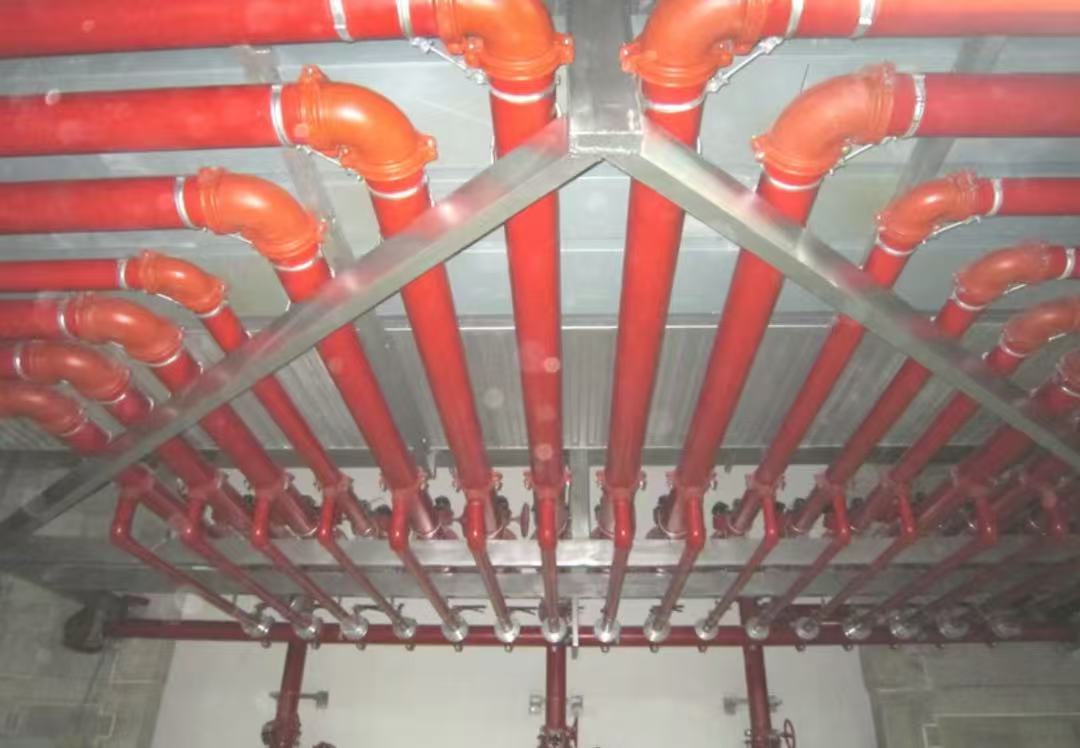

3）3根及以上管道：共用一个支吊架时，根据管道规格适当调高角钢或槽钢规格，以满足载荷要求。
5. 特殊部位处理：关键节点重点把控

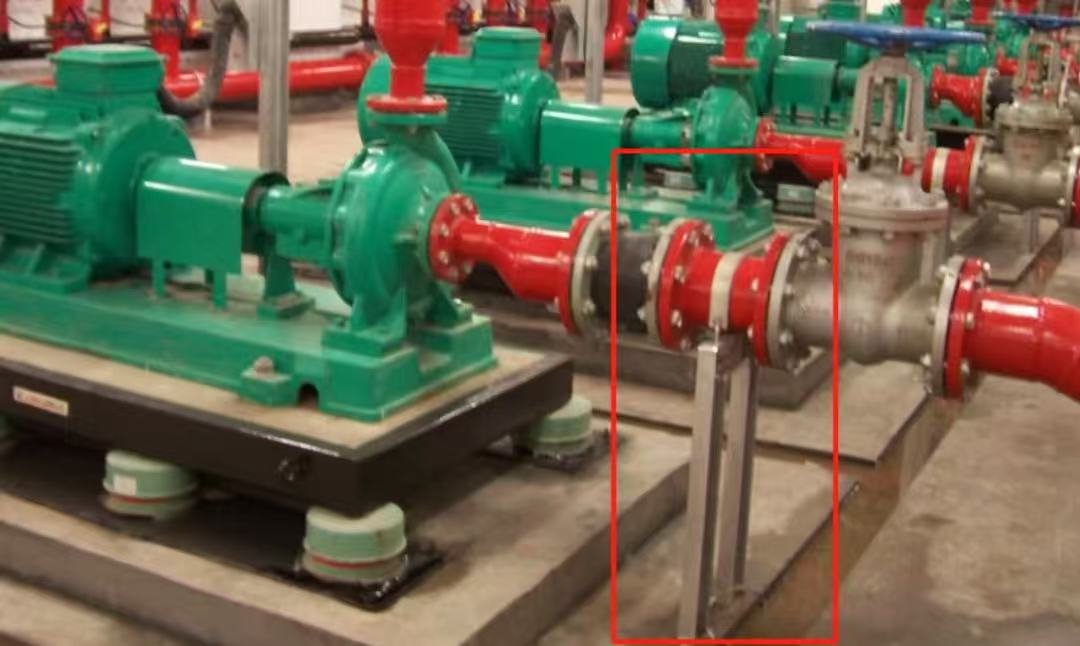

1）管道与设备接口：应为柔性接管，不得强行对口连接，与其连接的管道应设置独立支架，避免设备受力。

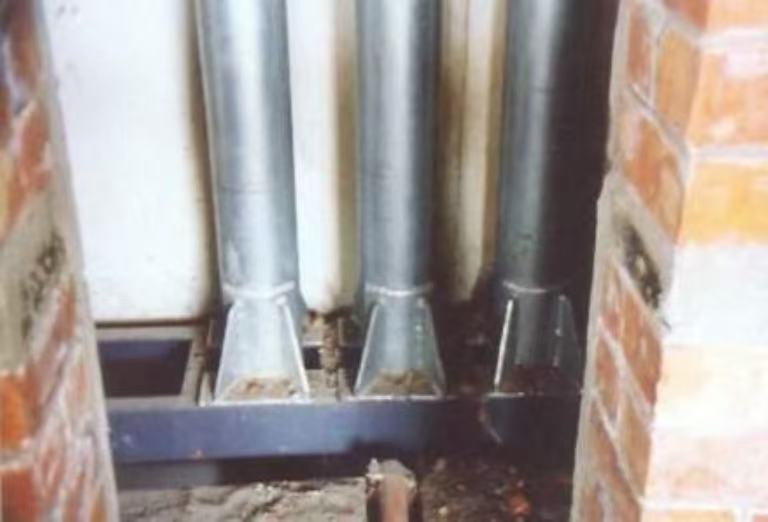

2）管井内安装：采用专业共用支架，设置标高一致，支架标高以 1.5至1.8m为宜，便于检修操作。
3）补偿器设置：补偿器一端的管道应设置固定支架，两固定支架只能布置一个轴向型波纹补偿器；结构形式和固定位置应符合设计要求，并应在补偿器的预拉伸（或预压缩）前固定。
4）水泵接合器：应设在室外便于消防车使用的地点，距离室外消防栓或消防水池的距离不宜小于15m，并不宜大于40m。安装时应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行，支架设置正确。
常见问题及解决方案：经验之谈
1. 问题1：支架松动
原因：膨胀螺栓未拧紧或钻孔过大
解决：重新选择合适的螺栓，确保紧固力矩。建议使用扭矩扳手，凭手感容易用力不足或过大。
2. 问题2：管道坡度不符合要求
原因：支架标高控制不准
解决：安装时严格按设计坡度计算各支架高度。可以用透明软管做连通器，简单准确地测量标高。
3. 问题3：振动过大
原因：缺少减振措施或防晃支架设置不足
解决：在支架与管道间加设橡胶垫，按要求增设防晃支架。水泵房附件的管道尤其要注意。
4. 支架歪斜
原因：安装时未找正
解决：固定前用水平尺双向检查，确认垂直和水平方向都正确后紧固。
验收要求：不放过任何细节
安装完成后，必须进行严格验收：
检查支架间距是否符合规范要求
1. 抽查支架紧固程度——用扳手试拧几个，看是否有松动
2. 观察管道是否平直，坡度是否正确——充水后再次观察有无明显变形
3. 检查防晃支架设置是否到位，特别是管道改变方向处
4. 测量支架与喷头的距离，确保不小于300mm、末端不大于750mm
5. 防腐层是否完好——特别检查焊接点和切割边缘
6. 记录存档，便于后期维护——拍照留存，标准位置和日期
结语：消防管道支吊架虽小，却承担着保障消防系统正常运行的重任。那些看不见的细节——膨胀螺栓的埋深、清孔的彻底程度、防晃支架的设置位置、支架规格的选择——恰恰决定了关键时刻的可靠性。只有严格按照规范加工，注重每一个容易被忽视的环节，才能确保消防管道 “站得稳、供得上”。
