在化工及建筑电气施工现场，电缆桥架的安装是重头戏，而关于 “桥架到底要不要跨接” 的问题，常常让现场施工人员和监理陷入争论。有人觉得 “凡桥架必跨接” 才稳妥，有人则认为纯属浪费工料。
其实，这并不是一道选择题，而是一道规范应用题。今天我们就翻开国家标准和行标，把桥架跨接这件事说透。
核心争议：镀锌桥架到底用不用跨接线？

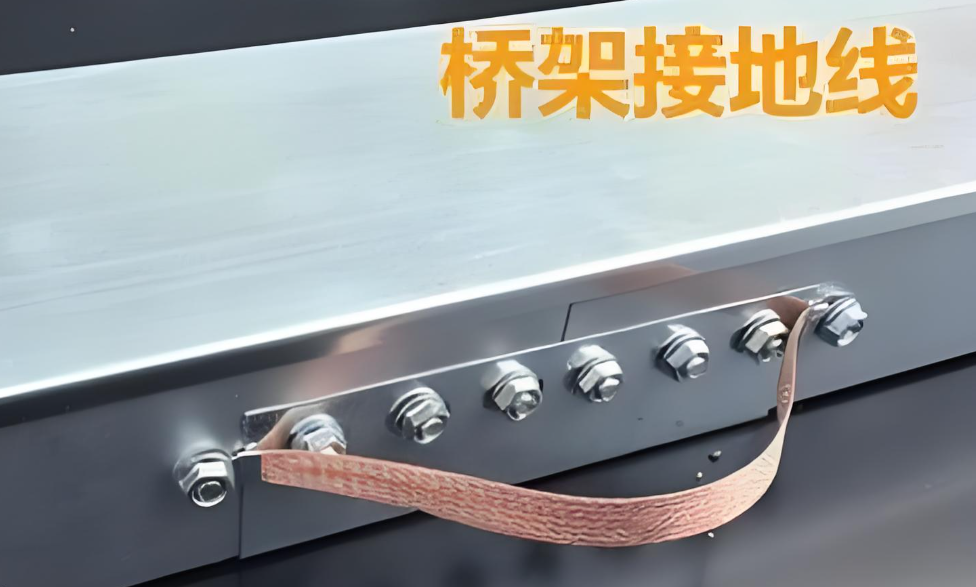

很多人的刻板印象是：每一段桥架连接处都要连一根铜编织带。但根据现行规范，镀锌桥架在特定条件下可以免去这根线的。
1. 满足 “防松” 即可免跨接
根据 GB 55024-2022=53002《建筑电气与智能化通用规范》（强标）以及 GB 50303-2015的明确规定：
1）镀锌电缆桥架间连接板的两端可不跨接接地线。
2）前提条件：连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
划重点：“防松” 是关键。如果厂家配套的是普通螺母且没加弹垫，那对不起，老老实实补上跨接线。为了施工效率，建议采购时直接要求厂家配套防松螺母。
2. 非镀锌桥架：必须跨接！

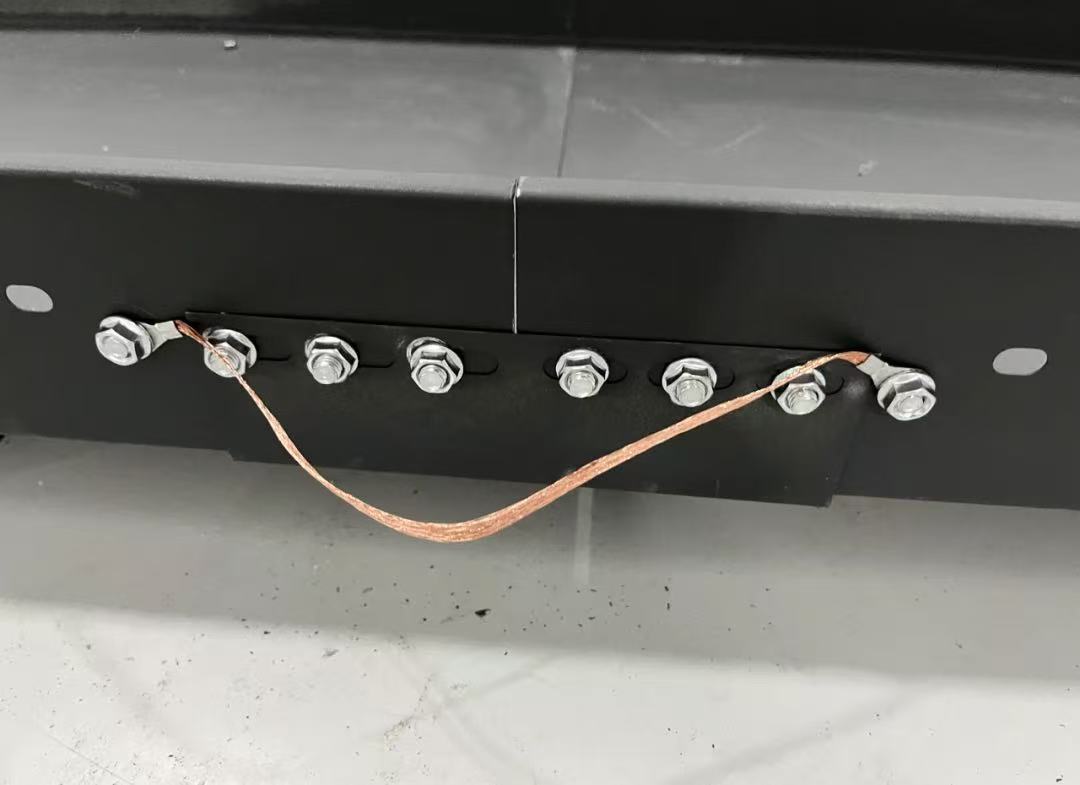

对于喷塑、烤漆或防火涂料桥架，由于表面覆盖层不导电，必须进行跨接。
1）做法：采用不小于4mm2的铜芯软导线或铜编织带。
2）细节：必须使用抓垫（刺破垫圈）穿透涂层，或者刮掉接触点的漆层，确保金属本体导通。
规范中的 “硬性” 要求
连接处处理

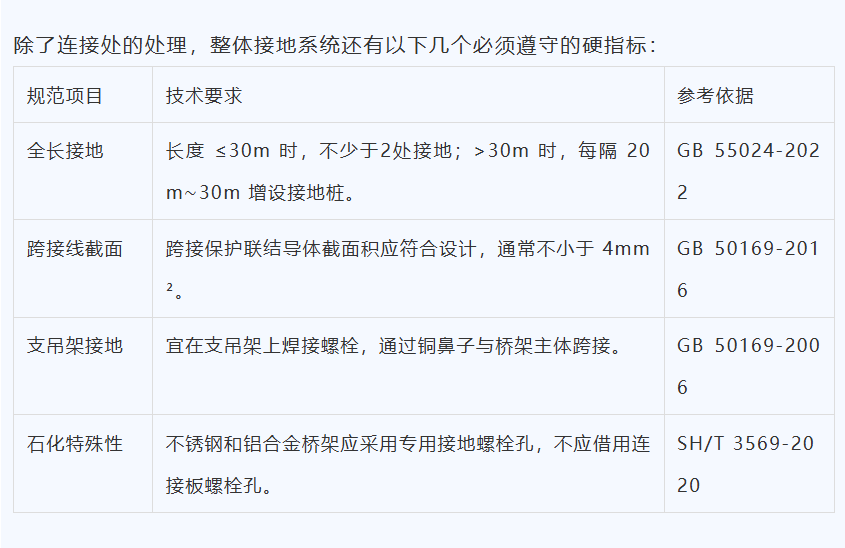

除了连接处的处理，整体接地系统还有一下几个必须遵守的硬指标：
现场施工的常见 “雷区”
施工的常见 “雷区”
在实际巡检中，以下两种做法经常被开整改单：

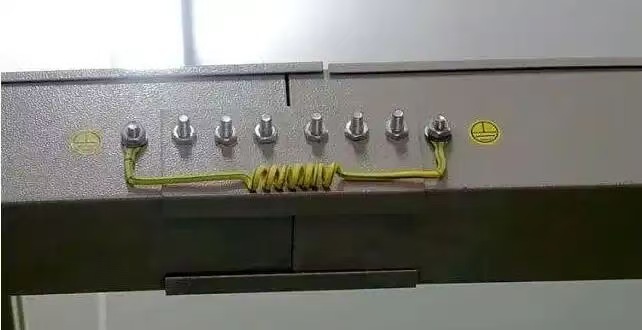

1）“麻花辫” 式跨接：有些工人为了美观或怕线长，把跨接线绕成螺旋状。根据 SH/T 3081 要求，接地线应尽可能短且直线敷设，严禁绕成螺线管状，否则会增加感抗，影响泄流效果。
2）“借路” 螺栓：直接把跨接线压在连接板的固定螺栓上。规范要求，跨接线应使用专用接地螺栓或焊接螺栓，不能与连接板固定螺栓混用，尤其是非镀锌桥架，这种 “偷懒” 做法无法保证电气连续性。
总结与建议
质量验收标准
不要盲目施工，先看材质再看配件：
1）如果是镀锌桥架，且配齐了放松螺母，那就别再费劲拉跨接线了，省工省时还符合规范。
2）如果是非镀锌（喷塑等）材质，跨接线一根都不能少，且必须处理好接触面的绝缘层。
3）如果是石化项目，严格遵守 SH 系列标准，注意不锈钢 / 铝合金材质必须走 “专用通道（接地孔）”。
一句话：规范是底线，防松是灵魂，接地要直接！
