热镀锌、热浸镀锌、电镀锌分不清？桥架镀锌工艺一篇讲透
热镀锌、热浸镀锌、电镀锌分不清？桥架镀锌工艺一篇讲透
在电缆桥架的选型中，“镀锌” 是最常见也是最容易混淆的表述。
热镀锌、热浸镀锌、电镀锌——这些术语经常被混用，甚至被有意无意地替代。结果就是：同样叫 “镀锌桥架”，防腐寿命可能相差数倍。

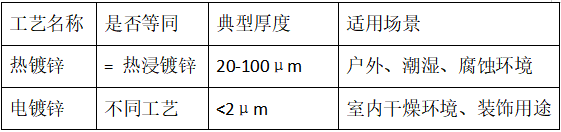

热镀锌 = 热浸镀锌 ，两者没有区别
首先要明确一个基本事实：
热镀锌 和 热浸镀锌是同一个工艺的两种叫法，不存在任何技术和性能上的差异。
1）标准名称：热浸镀锌
2）日常简称：热镀锌
两者指的是同一种工艺：将钢材浸入高温熔融锌液中，使其表面形成锌合金层 + 纯锌层。
因此，当您看到 “热镀锌” 或 “热浸镀锌” 时，可以认为是在讨论同一个东西，不需要纠结字眼。

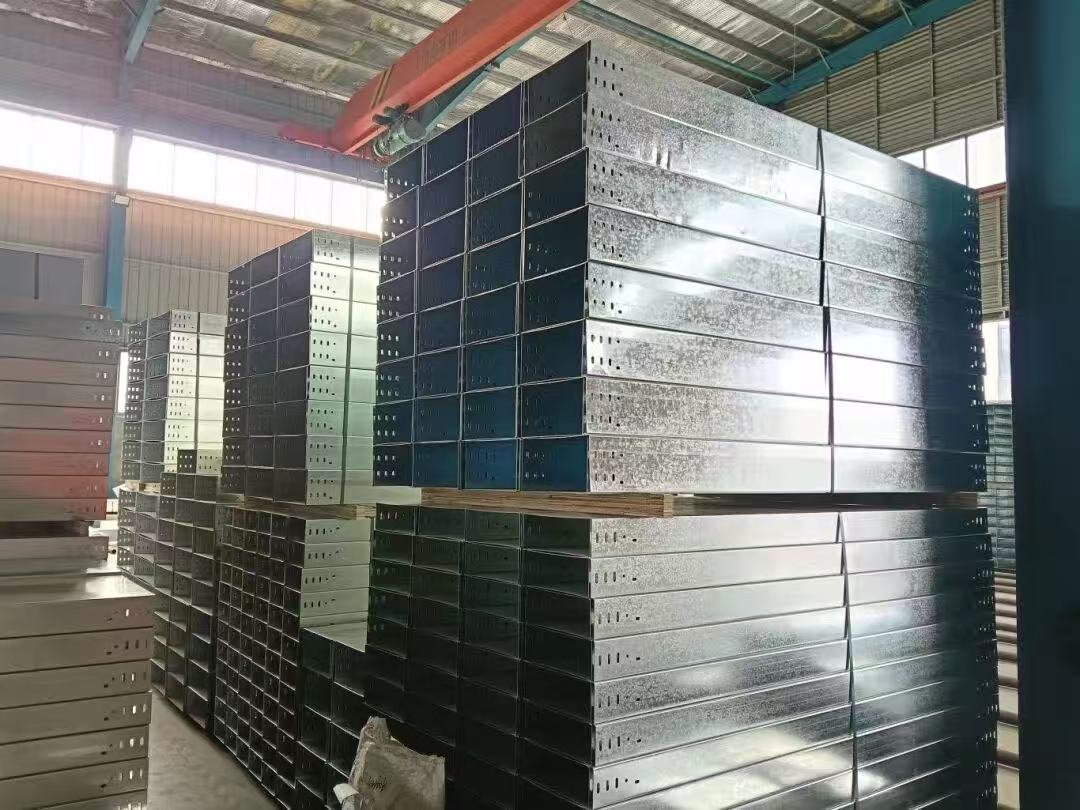

热镀锌 （热浸镀锌）的工艺与性能
工艺流程简述：
1. 表面预处理：脱脂（去除油污）→ 酸洗（去除锈层）→ 水洗 →助镀
2. 浸锌：将钢材浸入 460-480°C 的熔融锌液中，形成合金层和纯锌层
3. 冷却与后处理：钝化等处理，提高耐腐蚀性和外观质量
核心性能：
1）耐腐蚀性高：锌层提供物理隔离 + 电化学保护（牺牲阳极保护刚基）
2）附着力强：锌层与钢材通过金属间化合物紧密结合
3）耐久性好：适用于户外、潮湿、腐蚀性环境典型镀锌层厚度：20-100微米

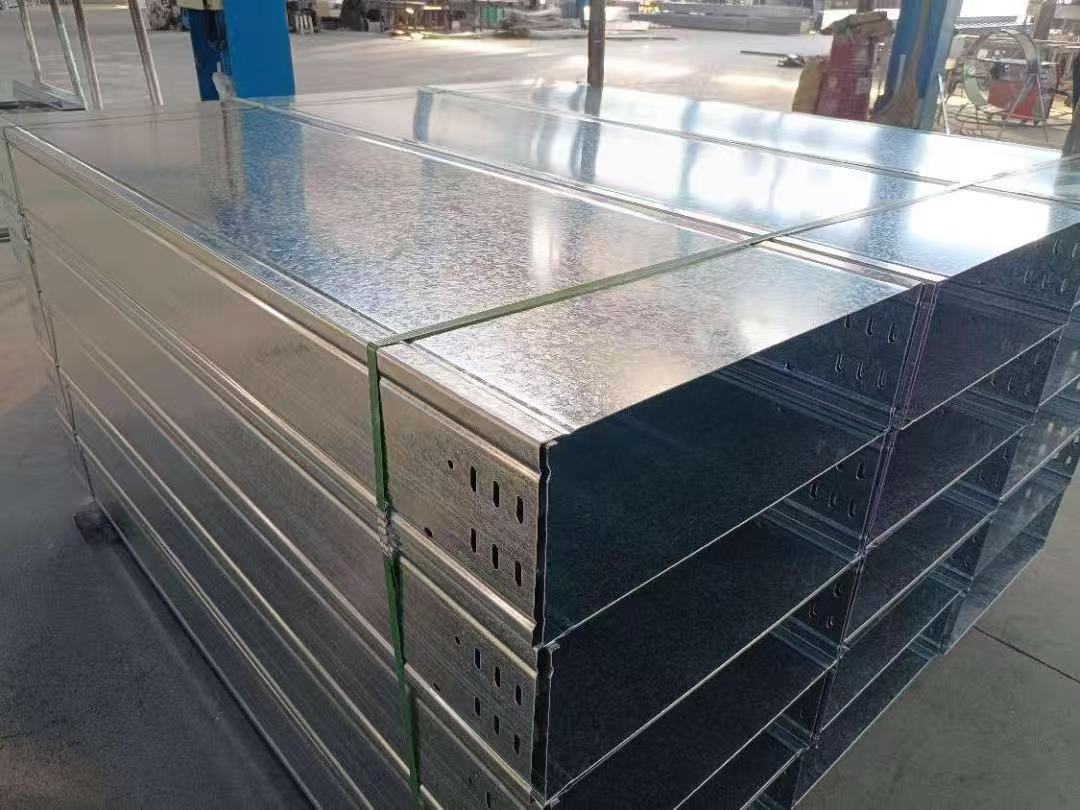

电镀锌：完全不同的工艺
电镀锌是另一种常见的镀锌方式，经常被误用或有意混淆为 “热镀锌”。
工艺流程简述：
1. 表面预处理：脱脂 → 水洗 → 酸洗 → 活化
2. 电镀：将工件浸入含锌离子的电镀液（硫酸锌、氯化锌等），通直流电使锌沉积在工件表面
3. 后处理：水洗 → 钝化（如铬酸盐）→ 干燥
核心性能：
1）镀层较薄：典型厚度 5-15微米
2）外观光滑：表面较光亮
3）附着力较弱：与基材的结合力不如热镀锌

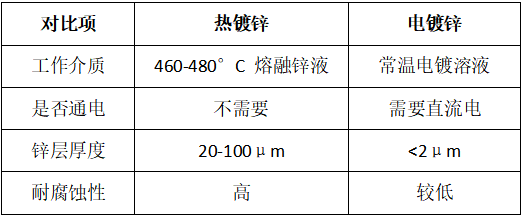

本质区别：
同样是热镀锌，厚度可以差几倍
很多人认为 “热镀锌” 就代表防腐性能达标，但实际情况更复杂。
传统热镀锌 VS. 自动化热镀锌钢带
随着工业技术进步，冷轧钢带自动化热镀锌机组可以生产较薄的热镀锌层（与电镀锌厚度相近），且涂层均匀、外观平整。
这意味着：
1）同样是热镀锌工艺，镀锌层厚度可能相差数倍
2）较薄的热镀锌层，耐腐蚀寿命明显低于传统厚锌层
3）仅说 “热镀锌” 是不够的，必须明确锌层厚度
以宝钢冷轧热镀锌机组为例，其工艺配置包括：开卷 → 焊接 → 清洗 → 退火 → 镀锌 → 冷却 → 平整 → 钝化 → 涂油等，可通过气刀和测厚反馈系统控制锌层厚度。
对桥架选型的启示
在采购或验收热镀锌桥架时，建议关注：
1. 明确镀锌层厚度要求（如不低于多少微米）
2. 确认执行标准（如 GB/T 23639、GB/T 13912等）
3. 区分热镀锌与电镀锌，防止以次充好
结语
核心结论：
1. 热镀锌 = 热浸镀锌，无需纠结名称
2. 热镀锌与电镀锌是两种完全不同的工艺，防腐性能差距明显
3. 同样是热镀锌，锌层含量决定防腐寿命，选型时需明确厚度要求
